Ауди А6. Турбокомпрессор

Турбокомпрессор установлен на выпускном коллекторе и включает в себя перепускной клапан и вакуумную диафрагму. Турбокомпрессор использует масляную смазку.

Трубка подачи масла (двигатель 1Z)

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите защитный щиток снизу двигательного отсека.

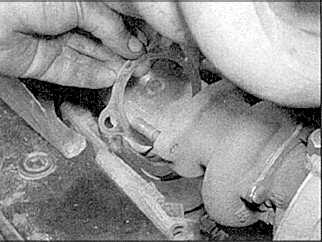

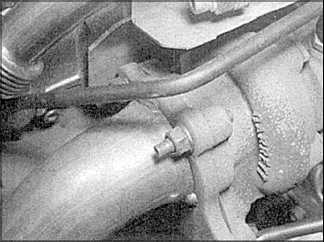

2. Открутите крепежные гайки и отсоедините приемную трубу выхлопной системы.

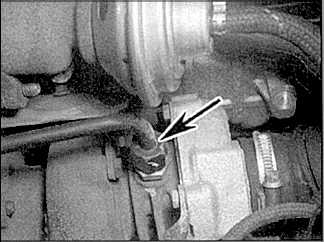

	3. Снимите трубку подачи масла турбокомпрессора (двигатель ААТ).

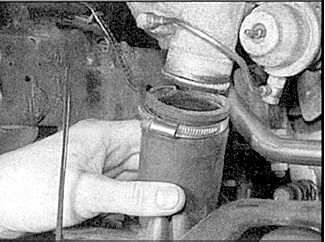

	4. Отсоедините воздушный шланг от турбокомпрессора (двигатель ААТ).

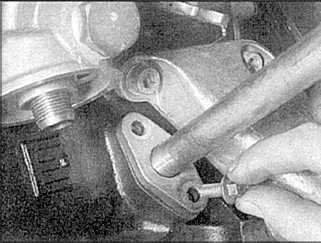

	5. Отсоедините трубку обратного трубопровода (двигатель ААТ).

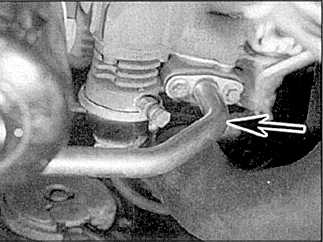

	6. Cнимите трубку обратного трубопровода с двигателя.

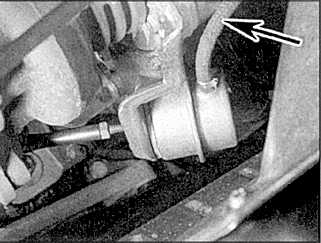

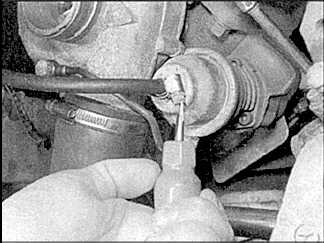

7. Отсоедините вакуумный шланг от клапана турбокомпрессора (на рис. слева – двигатель ААТ, справа – 1Z).
6. Открутите крепежные гайки и снимите турбокомпрессор.

Установка

Установка проводится в обратном порядке снятия.
