Ауди А6. Система зажигания (бензиновые двигатели)

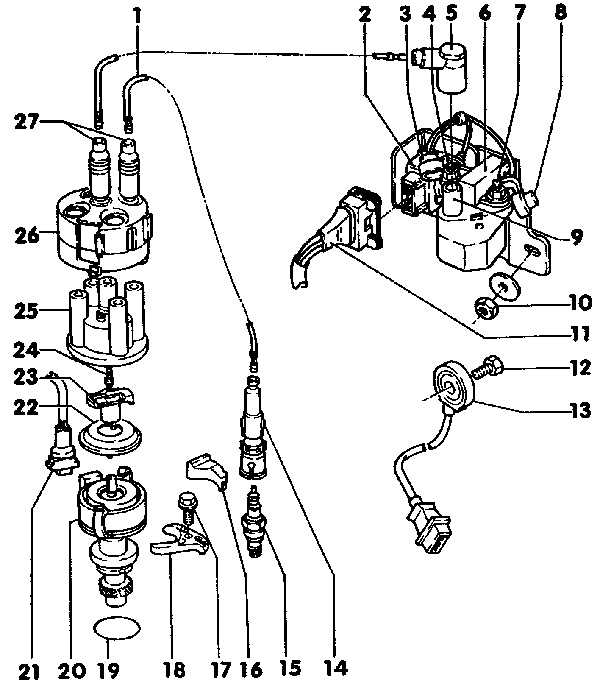

Элементы системы зажигания (двигатель АВК)
 |
|
1. Провода высокого напряжения
2. Регулятор напряжения 3. Колпачок 4. Клемма 1 5. Заглушка подавления помех 6. Катушка зажигания 7. Клемма 15 8. Колпачок 9. Клемма 4 10. Гайка 11. Разъем подключения 12. Болт 13. Датчик детонационного сгорания топлива |
14. Разъем подключения |

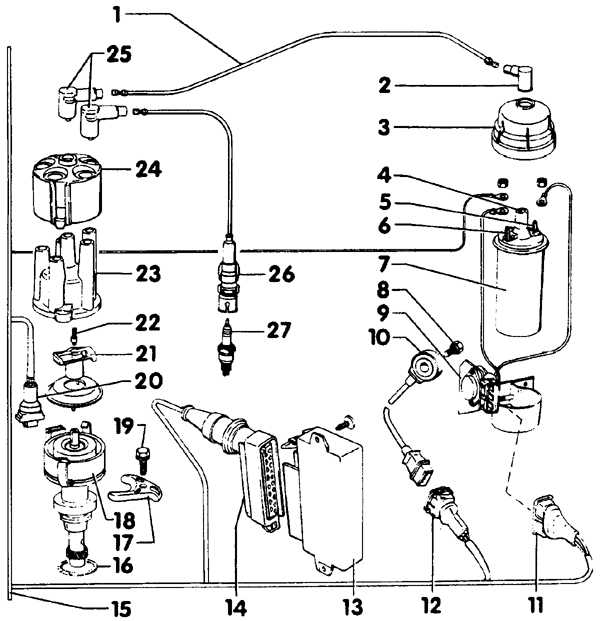

Элементы системы зажигания (двигатель АAR)
 |
|
1. Провод высокого напряжения
2. Заглушка подавления помех 3. Колпачок 4. Клемма 4 5. Клемма 15 6. Клемма 1 7. Катушка зажигания 8. Болт 9. Регулятор напряжения 10. Датчик детонационного сгорания топлива 11. Разъем подключения 12. Разъем подключения 13. Электронный блок управления |
14. Разъем подключения 15. Провода 16. Уплотнительное кольцо 17. Зажим 18. Распределитель зажигания 19. Болт 20. Разъем подключения 21. Бегунок 22. Уголек и пружина 23. Крышка распределителя зажигания 24. Защитный экран 25. Заглушка подавления помех 26. Разъем подключения 27. Свеча зажигания |
Системы Motronic 3.2, Mono Motronic, Digifant, KE Motronic и KE III Jetronic являются системами управления работой двигателя и контролируют как систему питания, так и систему зажигания.
| Mодели с кодировкой двигателя АDR |
Bosch Motronic 3.2
|
| Mодели с кодировкой двигателя ААЕ |
Bosch Mono-Motronic
|
| Mодели с кодировкой двигателя АCE, AAD |
Bosch KE Motronic
|
| Mодели с кодировкой двигателя ABK |
Bosch Digifant
|
| Mодели с кодировкой двигателя ААR |
Bosch KEIII Jetronic
|
| Mодели с кодировкой двигателя AAN |
Bosch M2.3.2 Motronic
|
| Mодели с кодировкой двигателя ACK |
Bosch Motronic
|
| Катушка зажигания: | |
| Сопротивление первичной обмотки: | |
| – модели с
кодировкой двигателя ААЕ, АСЕ, АВК, AAD, AAN и AAR |
0,5 – 1,5 Ом
|
| Сопротивление вторичной обмотки: | |
| – модели с кодировкой двигателя ААЕ, АСЕ, АВК, AAD, AAN и AAR |
5 – 9 кОм
|
| Бегунок распределителя зажигания: | |
| Сопротивление |
0,6 – 1,4 кОм
|
| Угол опережения зажигания: | |
| – двигатель ADR |
Контролируется системой управления работой двигателя
|
| – двигатели ААЕ, АСЕ, АВК и AAD |
6° ± 1° до ВМТ
|
| – двигатель AAR |
15° ± 1° до ВМТ
|
| – двигатель AAN, AAH, ACK |
Контролируется системой управления работой двигателя
|
| – двигатель ABC |
7° – 27° до ВМТ
|
| Свечи зажигания: | |
| – модели с кодировкой двигателя ADR, ABK, AAD, AAR |
Champion N7BYC
|
| – модели с кодировкой двигателя АСЕ |
Champion C6BYC
|
| – модели с кодировкой двигателя ААЕ |
NGK BUR6ET
|
| – модели с кодировкой двигателя ААN |
Bosch F5DPOR
|
| – модели с кодировкой двигателя АBC, AAH, ACK |
NGK BKUR6ET-10
|
| Искровой зазор свечей зажигания: | |
| – все модели |
0,8 мм
|
Моменты затяжки резьбовых соединений, Н.м.
| Крепежный болт распределителя зажигания: | |
| – двигатели АСЕ |
10
|
| – двигатели ААЕ, АВК, AAD |
25
|
| – двигатели AAR, AAN |
19
|
| Крепежный болт датчика детонационного сгорания топлива |
20
|
