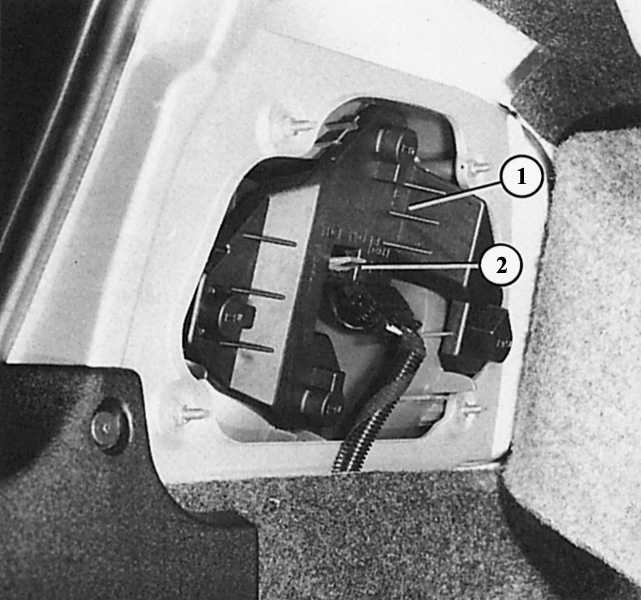

Натиснувши кріпильний виступ (2), можна знятипатрон
(1) лампи заднього ліхтаря.

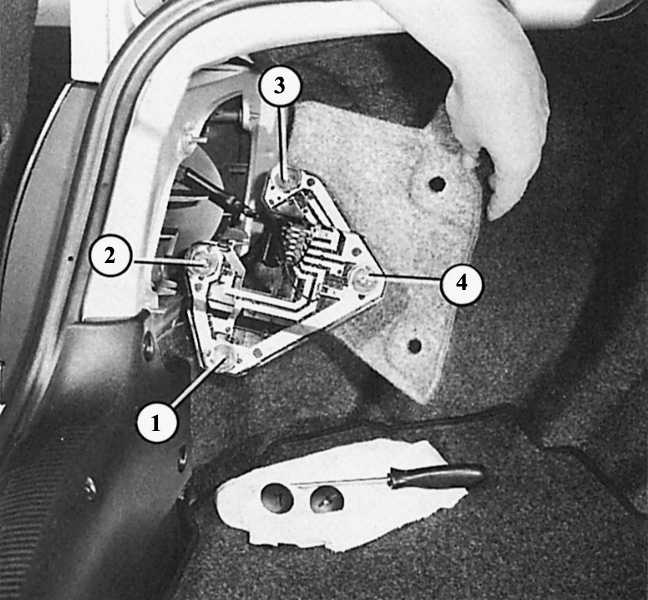

Всі лампи розжарювання заднього ліхтаря розміщуютьсяна
загальній платі.1 – лампа протитуманного ліхтаря; 2 – лампа заднього ходу;3
– лампа заднього світла і вогню стоп-сигналу; 4 – лампа
покажчика повороту.

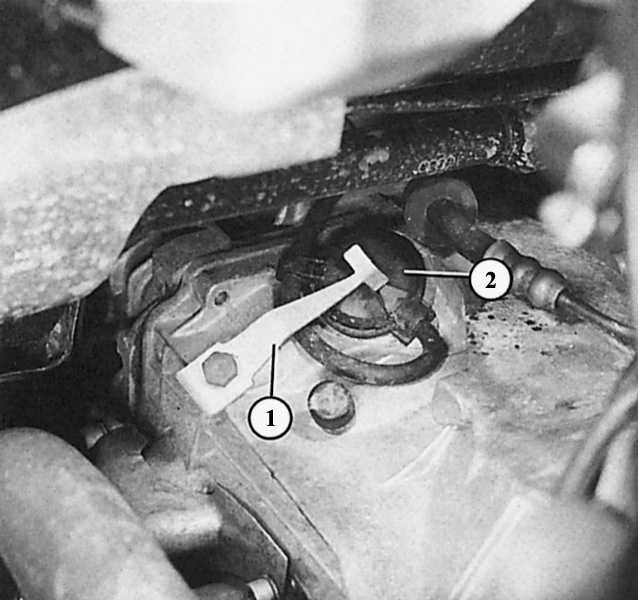

Вимикач (2) ліхтарів заднього ходу розташовуєтьсяна верхній стороні механічної коробки передач і утримується
накладкою(1).

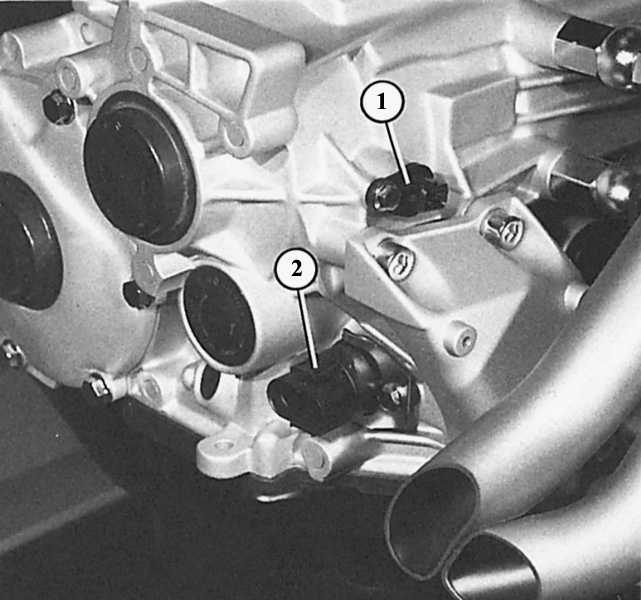

При 4-ступінчастою автоматичною коробціпередач (тут демонтована) вимикач ліхтарів заднього ходу
скомбінованийз
багатофункціональним вимикачем (2).Крім того, ви бачите піновийроз'єм
датчика (1) числа обертів коробки передач.
Заміна ламп
ПОРЯДОК ВИКОНАННЯ
Відкрутіть кріпильні заглушки і відкиньте убік облицюваннябагажника
за задніми ліхтарями.
Притисніть кріпильні виступи патрона лампи і
вийміть патрон.
При заміні ламп розжарювання злегка притисніть їх в
патроні, повернітьліворуч
і вийміть.
Демонтаж
ПОРЯДОК ВИКОНАННЯ
Демонтуйте патрон лампи.
Відкиньте облицювання багажника в області задніх
ліхтарів.
Відкрутіть чотири шестигранні гайки на
багажнику.
Вийміть зовні корпус ліхтаря.Якщо корпус ще сильно приклеєнийдо кузова за рахунок прокладеного ущільнювального шнура,
то його потрібновіджати
від кузова викруткою, обернутої ганчіркою.
При монтажі перевірте ущільнювальний шнур!Існує небезпекапроникнення
води в багажник.
Порада: Після демонтажу корпусу лампи,натиснувши
на кріпильні фіксатори, можна зняти діафрагму під заднім
ліхтарем.
