Ліхтарі передніх покажчиків поворотів
Демонтаж корпусів ламп, заміна ламп
|
-
Для демонтажу правого покажчика повороту зніміть
повітропровід.
-
У руховому відсіку поруч з корпусом фари відкиньте
запобіжну засувку
покажчика повороту.
-
Відіжміть вниз кріпильний виступ корпусу
покажчика повороту.
-
Висуньте вперед корпус ліхтаря покажчика
повороту.
-
Злегка поверніть вліво патрон лампи і вийміть
його назад.
-
Злегка натисніть в патроні лампу розжарювання, поверніть
її ліворуч і
вийміть.
-
Монтаж: натисніть патрон в корпусі покажчика повороту і
поверніть вправо
до упору.
-
При монтажі корпус покажчика повороту ретельно засуньте в напрямні
на корпусі фари і вставте виступи в пази.
-
Засуньте запобіжну засувку.
|
|
|
Порада: У помаранчевих ламп розжарювання покажчиків поворотів спосіб підключення відрізняється від
прозорих ламп. Обидва виступу внизу на патроні цих ламп розташовуються не
навпроти один друга,
а зі зміщенням, щоб уникнути помилки. |
|

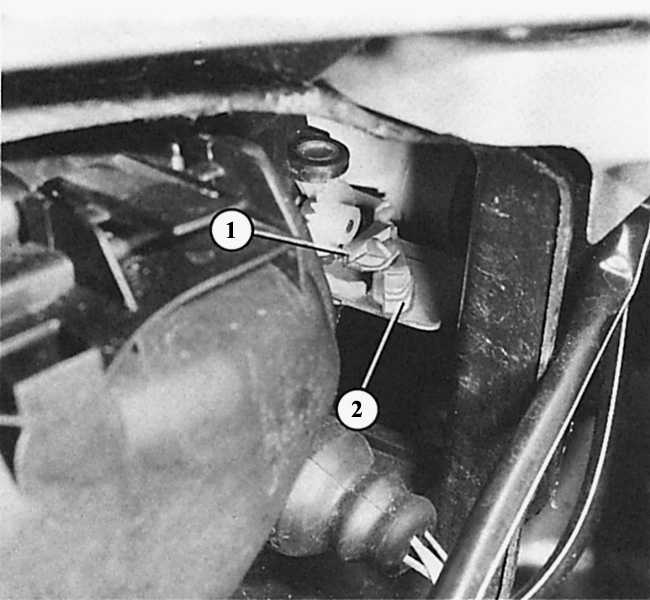

Для того щоб демонтувати корпус покажчика повороту з корпусу фари, посуньте в бік запобіжну засувку (2)
і натисніть вниз кріпильний виступ (1). |
|

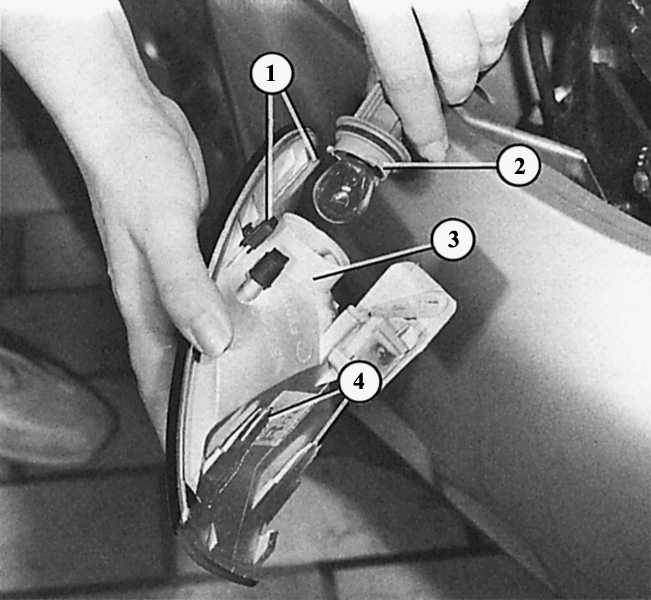

Корпус (3) покажчика повороту з вийнятим патроном
(2) лампи. При монтажі корпусу простежте за тим, щоб напрямні виступи (1 і 4) були ретельно засунуті в напрямні в
корпусі фари або
на крилі. |
