Ауді А4 (94+ року). Ліхтар освітлення салону




Ліхтар освітлення салону

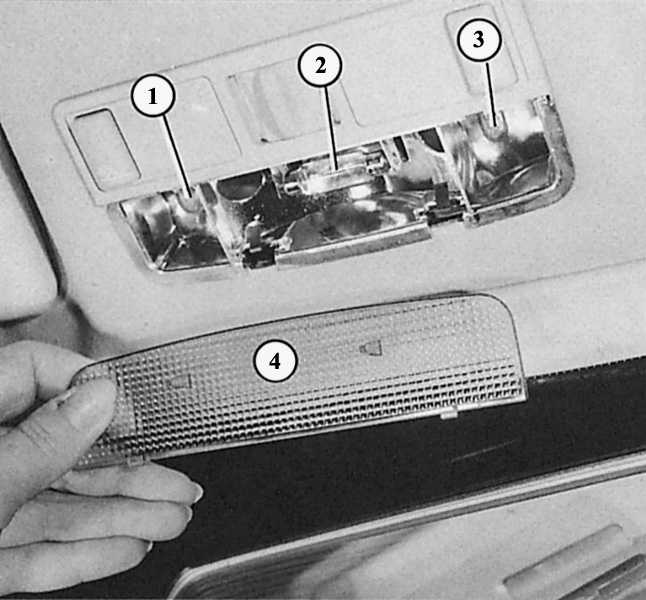

17.10 Ліхтар освітлення салону ���� A4 Під загальним розсіювачем (4) розташовуються лампи розжарювання ліхтарів для читання (1 і 3), а також ліхтарі для освітлення салону (2).

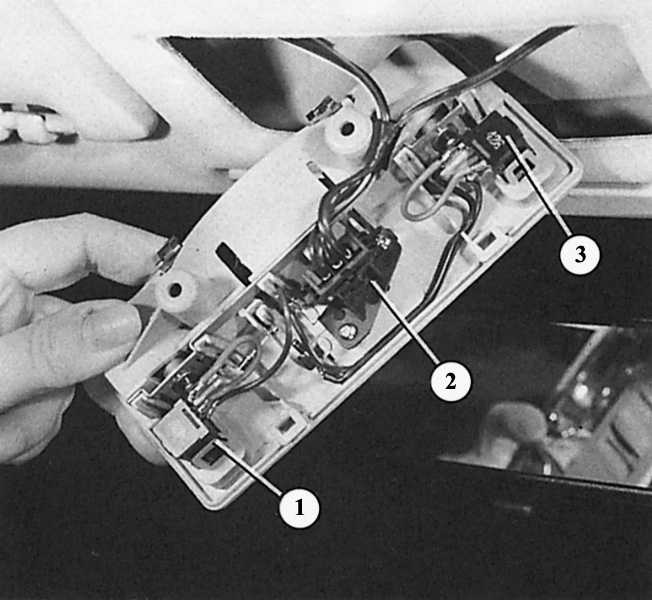

17.10 Ліхтар освітлення салону ���� A4 При демонтированном ліхтарі салону (ослабте два гвинти на середньому рефлекторі) на зворотному боці стають доступними вимикачі (1 і 3) ліхтарів для читання і вимикач (2) ліхтаря салону.

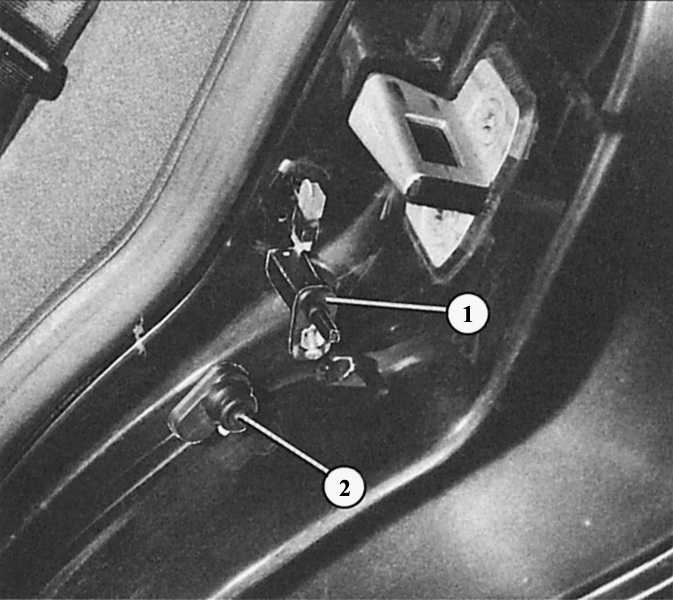

17.10 Ліхтар освітлення салону ���� A4 Такий дверний контактний вимикач (1; тут демонтовано) знаходиться тільки на задніх дверях під гумовою насадкою (2).

Зліва: в автомобілях з освітленням дзеркала для макіяжу можна обережно видавити вкладиш дзеркала (1) з рами сонцезахисного козирка. Тоді буде видно мікровимикач (2) і обидві софітні лампи (3 і 4) для освітлення дзеркала.

Праворуч: у висвітленні приладів патрон і лампа розжарювання утворюють один конструктивний елемент. Тут вывинчена лампочка. Цифрою «1» показано розташування лапочки для освітлення приладів, цифрою «2» позначено 5 лампочок для освітлення бортовогокомп'ютера та пристрої контролю.

17.10 Ліхтар освітлення салону ���� A4

17.10 Ліхтар освітлення салону ���� A4

Функціонування

У Audi A4 управління функціонуванням ліхтаря салону здійснюється від центрального замку: на роботу ліхтаря салону блок управління центрального замку впливає наступним чином:

ПОРЯДОК ВИКОНАННЯ
  1. Після того як виймається ключ запалювання, спалахує ліхтар салону.
  2. При відкритті автомобіля включається освітлення салону.
  3. При включенні запалювання, а також при закритті автомобіля світло вимикається.
  4. Після закриття дверей світло горить ще близько 30 с, але в тому разі, якщо перед цим включалося запалювання або приводився в дію центральний замок.
  5. Якщо двері залишаються відчиненими більше 4 хв, то ліхтар салону відключається.

Лампи ліхтаря освітлення салону

ПОРЯДОК ВИКОНАННЯ
  1. Обережно відіжміть з пазів розсіювач ліхтаря і потім вийміть з корпусу ліхтар.
  2. При монтажі гачки на звороті спочатку вставте в отвір у даху.
  3. Вийміть софитную лампу (10 Вт, довжина 41 мм) з патрона.
  4. При комбінованому ліхтарі для читання вийміть лампу з патрона зі скляним цоколем (5 Вт).

Дверний контактний вимикач ліхтаря для освітлення салону

На передніх дверях в Audi А4 більше немає традиційних дверних контактних вимикачів. Замість них в серводвигун центрального замку інтегрований контакт «двері зачинені».

По-іншому справа йде з задніми дверима: тут в отворі дверей встановлений традиційний контактний вимикач. Він посилає прямий сигнал про становище двері в блок управління центрального замку, як це робить контакт передніх дверей. Порушення в роботі цього вимикача виникають тоді, коли:

  • натискний штифт вимикача заклинює в направляючої або він погнутий. Замініть вимикач;
  • роз'єм дроти відвалився від вимикача. Для того щоб роз'єм краще тримався, злегка зігніть його і знову вставити;
  • контактна поверхня вимикача з кріпильним гвинтом або контакти роз'єму окислилися. Видаліть шар окису наждачним папером або гострої викруткою.

Сам дверний контактний вимикач пригвинчений до дверної стійці тільки одним гвинтом з хрестоподібної головкою. Щоб його демонтувати, зніміть гумову насадку, вигвинтіть гвинт і вийміть вимикач.

Задні ліхтарі для читання

Так само як передні ліхтарі для читання, задні ліхтарі можуть бути встановлені до положення ліхтарів освітлення салону за рахунок зміни положення вимикача, тому задня частина салону теж має вигоду від управління освітленням салону. Заміна ламп:

ПОРЯДОК ВИКОНАННЯ
  1. Вставте викрутку у виїмку збоку на корпусі лампи і обережно відіжміть лампу.
  2. Після заміни лампи розжарювання знову вставте корпус лампи – спочатку тією стороною, де провід.

Освітлення дзеркала для макіяжу

ПОРЯДОК ВИКОНАННЯ
  1. Обережно видавіть вкладиш дзеркала з рами сонцезахисного козирка.
  2. Вийміть цю лампу розжарювання з патрона.
  3. Вставте нову лампу.

Ліхтар для освітлення багажника

Обидва ліхтаря для освітлення багажника розташовуються зліва в бічній облицюванні багажника, а також – трохи приховано – в поперечному щитку під заднім склом.

ПОРЯДОК ВИКОНАННЯ
  1. Відкрийте капот.
  2. Вставте викрутку у виїмку збоку на корпусі лампи і обережно відіжміть ліхтар.
  3. Після заміни лампи розжарювання (софитная лампа 5 Вт, довжина 36 мм) знову вставте корпус лампи – спочатку тією стороною, де провід.

Ліхтар для освітлення рухового відсіку

ПОРЯДОК ВИКОНАННЯ
  1. Злегка стисніть плафон ліхтаря праворуч і ліворуч і зніміть його.
  2. У 10-ватної лампочки байонетне з'єднання.
