22.5. Передний бампер
 |

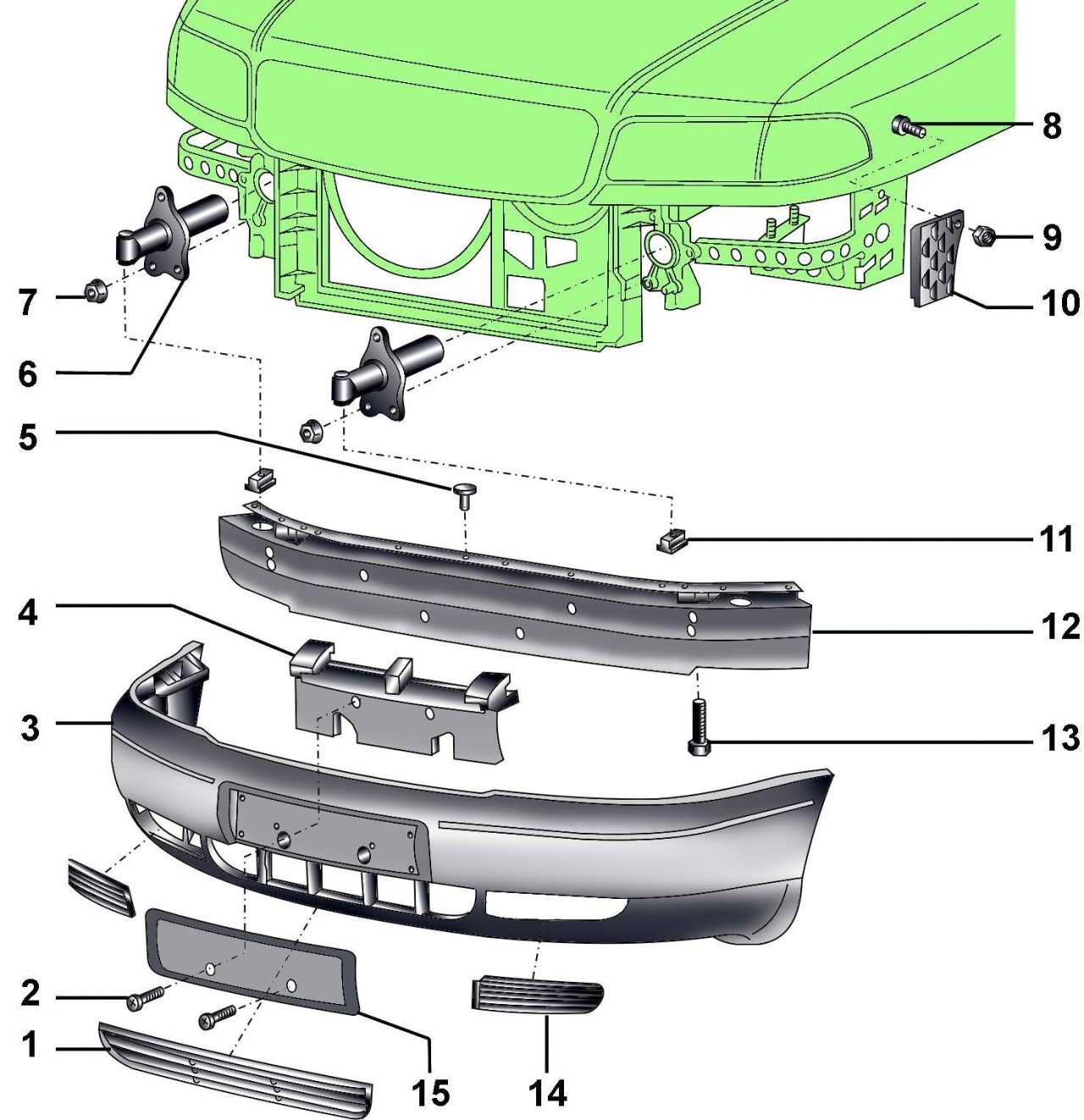

Рис. 16–1.
Передний бампер: 1 – центральная вентиляционная
решетка; 2 – винт, 1 Н·м; 3 – бампер; 4 –
наполнитель; 5 – расширяющийся пистон; 6 –
амортизатор удара; 7 – гайка (до 1994 г.) или
болт (с 1995 г.), 23 Н·м; 8 – болт, 12 Н·м; 9 –
гайка; 10 – кронштейн; 11 – гайка; 12 –
усилитель бампера; 13 – болт, 65 Н·м; 14 –
вентиляционная решетка; 15 –держатель номерного
знака
|
Передний бампер
показан на рис.
16–1.
Снятие
 |

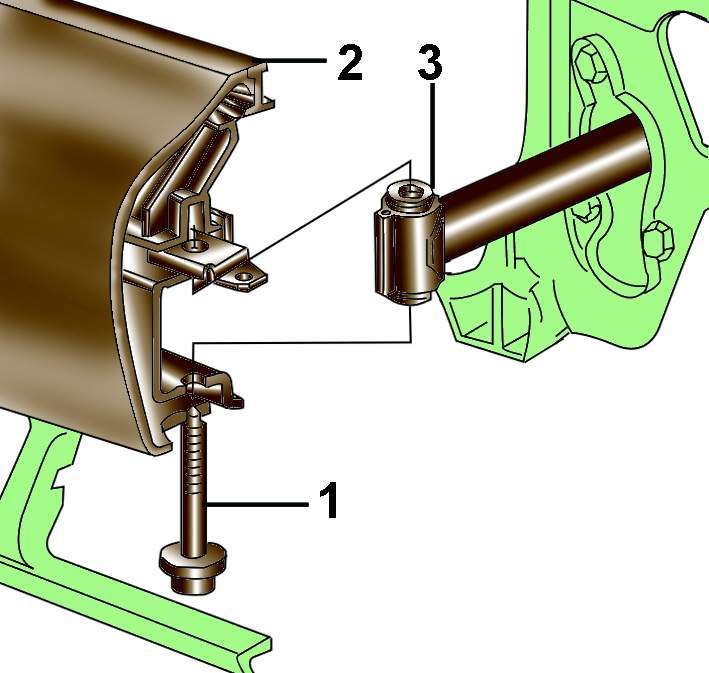

Рис. 16–2.
Крепление переднего бампера (2) к амортизатору
удара (3): 1 – болт
|
Отверните винты и
снимите нижний брызговик моторного отсека (рис.
16–2)
 |

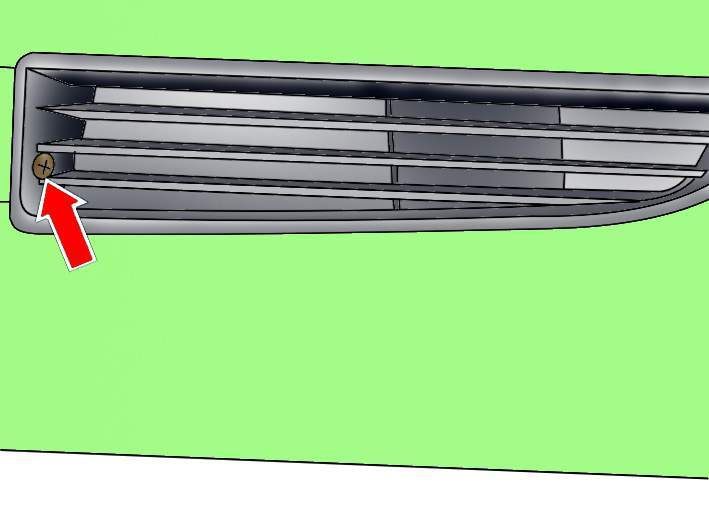

Рис. 3.2–1.
Расположение винта крепления левой
вентиляционной решетки
|
Отверните винты
крепления левой и правой вентиляционных решеток бампера и
снимите их (см. рис.
3.2–1).
С правой стороны
отсоедините от бампера воздуховод генератора.
На автомобилях с
омывателями фар с правой стороны отсоедините шланг омывателя от
тройника.
Освободите три
зажима и отвинтите две гайки крепления передней части облицовки
ниши переднего колеса.
Снизу бампера
отвинтите болты крепления бампера (см. рис.
16–2).
Потянув вперед,
снимите бампер с боковых направляющих кронштейнов.
 |

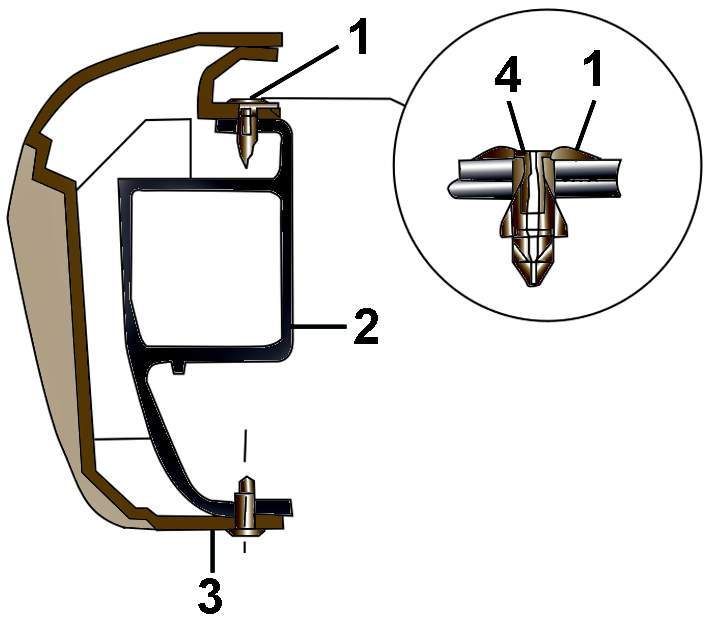

Рис. 16–3.
Элементы крепления переднего бампера к усилителю
бампера: 1 – зажим; 2 – усилитель бампера; 3 –
бампер; 4 – расширяющийся пистон
|
Выдавите
расширяющийся пистон 4 (рис.
16–3) верхнего
крепления бампера из зажимов.
Отклоните верхнюю
часть бампера от усилителя бампера и, перемещая вниз, снимите
бампер с его усилителя.
 |

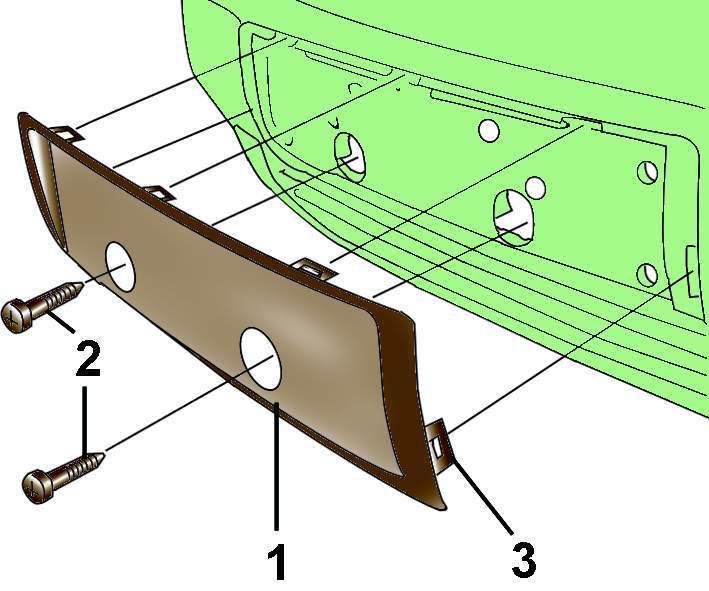

Рис. 16–4.
Элементы крепления держателя номерного знака к
переднему бамперу: 1 – держатель номерного
знака; 2 – винты; 3 – фиксатор
|
Выверните винты
крепления 2 держателя номерного знака 1 к бамперу, нажмите на
боковые фиксаторы держателя номерного знака и снимите его с
бампера (рис.
16–4).
Установка
Установка
проводится в последовательности, обратной снятию.
