22.7. Задний бампер
 |

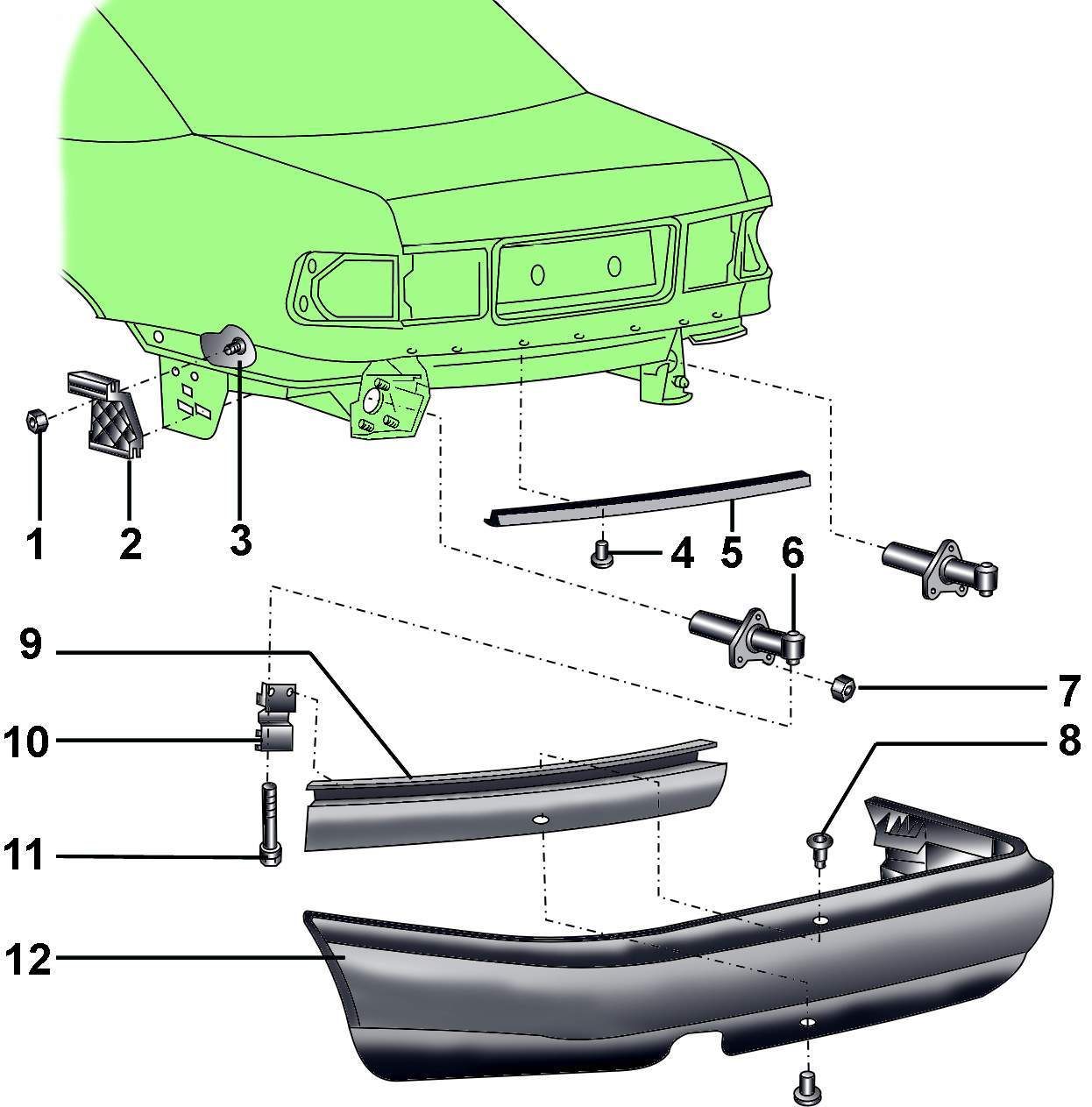

Рис. 16–6.
Задний бампер: 1 – гайка; 2 – кронштейн; 3 –
болт, 12 Н·м; 4 – болт, 2,5 Н·м; 5 – накладка; 6
– амортизатор удара; 7 – гайка (до 1994 г.) или
(болт с 1995 г.), 23 Н·м; 8 – расширяющийся
пистон; 9 – усилитель бампера; 10 – кронштейн;
11 – болт, 65 Н·м; 12 – бампер
|
Задний бампер
показан на рис.
16–6.
Примечание
Для доступа к болту
3 (см. рис.
16–6)
необходимо снять внутреннюю отделку багажника и уплотнительное
кольцо, доступ к правому болту возможен только после снятия
аккумуляторной батареи.
Снятие
Снимите нижнюю
накладку заднего бампера.
Отвинтите болты 11
(см. рис.
16–6) крепления
бампера.
Потянув назад,
снимите бампер с боковых направляющих кронштейнов.
Установка
Установка
проводится в последовательности, обратной снятию.
