Снятие и установка рамы окна передней двери

Снятие и установка рамы окна передней двери - Ауди A4 2000+ г.в.

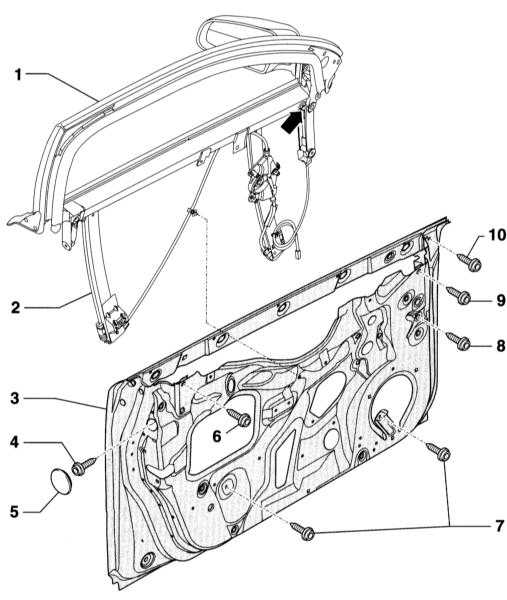

Рама окна передней двери


Указание: Снятие и установка рамы задней двери принципиально не отличается. 1 — Рама окна 2 — Стеклоподъёмник 3 — Передняя дверь 4 — Болт, 32Нм 5 — Крышка	6 — Болт, 32Нм 7 — Болт, 6Нм 8 — Болт, 32Нм 9 — Болт, 32Нм 10 — Болт, 10Нм

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините отрицательный кабель (-) аккумуляторной батареи.

Соблюдайте указания Раздела Замена аккумуляторной батареи.

Снимите обивку двери, обратитесь к соответствующему Разделу.
Рассоедините все разъёмы.
Снимите электродвигатель стеклоподъёмника, обратитесь к Разделу Снятие и установка электродвигателя привода стеклоподъёмника.
Выверните последовательно болты (7), (4), (8), (10), (6) и (9), предварительно сняв крышку (5).
Выньте вверх раму окна (1) со стеклоподъёмником (2) из двери (3). Стрелка – фиксирующий винт.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Введите стекло на половину в раму окна.
Вставьте раму окна со стеклоподъёмником сверху в дверь.
Вдавите резьбовые пальцы электродвигателя стеклоподъёмника через внутреннюю панель двери так, чтобы они зафиксировались.
Уложите вверху уплотнитель двери у рамы окна.
Вверните последовательно болты (6), (9), (4), (8), (10) и (7).
Затяните от руки болты (6) и (9).
Нажмите сверху на раму окна внутрь и затяните болты (4) и (8) моментом 32Нм. Надавите на крышку (5).
Затяните болты (6) и (9) моментом 32Нм.
Затяните болт (10) моментом 10Нм.
Затяните болты (7) моментом 6Нм.
Затяните фиксирующий винт (стрелка) моментом 32Нм.
Установите на место электродвигатель привода стеклоподъёмника, обратитесь к Разделу Снятие и установка электродвигателя привода стеклоподъёмника.
Состыкуйте разъём.
Установите обивку двери, обратитесь к Разделу Снятие и установка облицовки передней двери.
Присоедините отрицательный кабель (-) аккумуляторной батареи.

Соблюдайте указания Раздела Замена аккумуляторной батареи.
