Снятие и установка облицовки задней двери - Ауди A4 2000+ г.в.





Облицовка двери

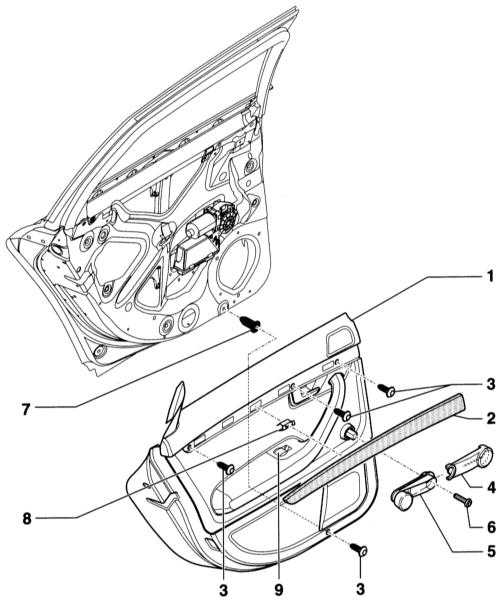

12.4.13 Снятие и установка облицовки задней двери Audi A4

1 — Облицовка двери
2 — Декоративная планка
3 — Винты, 4 шт.
4 — Крышка
5 — Рукоятка стеклоподъёмника, ручной привод


 6 — Винт
7 — Разжимная гайка, 4 шт.
8 — Зажимная гайка, 4 шт.
9 — Выключатель стеклоподъёмника
В зависимости от оборудования.

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Отсоедините отрицательный кабель (-) аккумуляторной батареи.
border=

Соблюдайте указания Раздела Замена аккумуляторной батареи.
  1. Отсоедините от облицовки декоративную планку (2) и снимите её вперед.
  2. Выверните 4 винта (3).
  3. Ручной стеклоподъёмник: Снимите ручку стеклоподъёмника (5).
  4. Введите пластмассовый клин в районе зажимов между панелью двери и облицовкой и снимите облицовку с двери.
  5. Немного отведите облицовку из рамы двери и отсоедините трос привода двери, обратитесь к Разделу Снятие и установка облицовки передней двери.
  6. Рассоедините разъём выключателя стеклоподъёмника (9).
  7. Снимите облицовку с рамы двери.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Перед установкой проверьте правильность положения зажимных гаек (8) и разжимных гаек (7) на раме двери.
  2. Установка выполняется в последовательности, обратной снятию. При этом обратите внимание на то, что крючок (3) тяги показывает наверх.
  3. Ручной стеклоподъёмник: Установите на место ручку стеклоподъёмника.
  4. Присоедините отрицательный кабель (-) аккумуляторной батареи.
border=

Соблюдайте указания Раздела Замена аккумуляторной батареи.

Рукоятка стеклоподъемника

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Введите отвёртку между крышкой (4) и ручкой стеклоподъёмника.
  2. Снимите крышку с рукоятки стеклоподъёмника.
  3. Выверните винт (6) и снимите рукоятку.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Установите рукоятку стеклоподъёмника в положение «на 6 часов» (± 15°) при закрытом окне на ось рукоятки.
