Снятие и установка троса привода капота - Ауди A4 2000+ г.в.

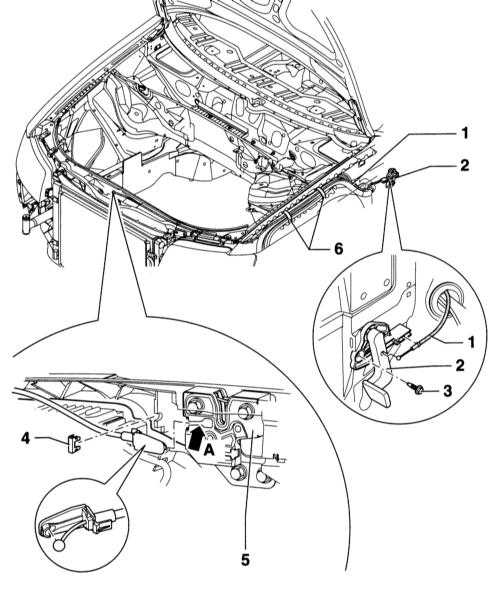

Трос привода капота

12.4.10 Снятие и установка троса привода капота Audi A4

1 — Трос привода капота
2 — Рычаг привода
3 — Болт


4 — Стопорная скоба
5 — Замок капота
6 — Держатели зажимов

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите карман со стороны водителя, обратитесь к Разделу Снятие и установка кармана со стороны водителя.
  2. Снимите локер переднего крыла, обратитесь к Разделу Снятие и установка локера переднего крыла.
  3. Потяните рычаг (2) привода капота. Выверните винт (3) и отсоедините трос (1) от рычага.
  4. Откройте капот и отсоедините скобу (4) у опоры.
  5. Вытяните трос (1) из опоры у замка капота (5) и отсоедините шар у троса из проушины (стрелка А).
  6. Отсоедините трос у держателей зажима (6) и вытяните через направляющий канал в двигательном отсеке.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установка выполняется в последовательности, обратной снятию.
