12.4.22 Снятие и установка стеклоочистителя ветрового стекла Audi 100







12.1.5.22. СНЯТИЕ И УСТАНОВКА СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА

ОБЩИЕ СВЕДЕНИЯ

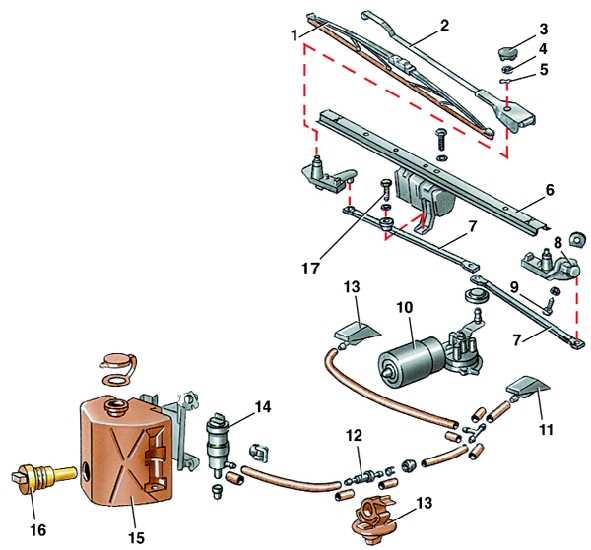

Стеклоочиститель ветрового стекла



1 – щетка;
2 – рычаг щетки;
3 – колпачок;
4 – гайка;
5 – пружинная шайба;
6 – кронштейн;
7 – тяга привода;
8 – рычаг;
9 – болт;
10 – электродвигатель стеклоочистителя;
11 – жиклер омывателя ветрового стекла;
12 – клапан;
13 – кронштейн шлангов омывателя;
14 – электродвигатель омывателя ветрового стекла;
15 – бачок омывателя ветрового стекла;
16 – датчик уровня воды в бачке;
17 – болт


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Открыть капот.
2. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.
3. Подцепить отверткой и снять защитные колпачки с рычагов стеклоочистителя.
4. Отвернуть не до конца (чтобы не испортить резьбу на валиках) гайки крепления рычагов стеклоочистителя. С помощью плоскогубцев сдернуть оба рычага со шлицов валиков механизма стеклоочистителя и, отвернув окончательно гайки, снять рычаги.
5. Снять защитный кожух.
6. Отсоединить провода от электродвигателя стеклоочистителя.
7. Отвернуть по одному болту крепления с каждой стороны рычагов механизма стеклоочистителя.
8. Отсоединить болт крепления кронштейна и снять механизм стеклоочистителя в сборе.
9. Установить стеклоочиститель в обратном порядке. При этом болт крепления кронштейна затянуть моментом 4 Н·м (0,4 кгс·м), а болты крепления опор – моментом 7 Н·м (0,7 кгс·м).
10. Рычаги стеклоочистителя установить так, чтобы щетки в состоянии покоя находились параллельно касательной к линии контура ветрового стекла.
