12.6.1 Транзисторная система зажигания Audi 100







12.2.1. Транзисторная система зажигания

12.2.1.1. СНЯТИЕ И УСТАНОВКА РАСПРЕДЕЛИТЕЛЯ ЗАЖИГАНИЯ

ОБЩИЕ СВЕДЕНИЯ

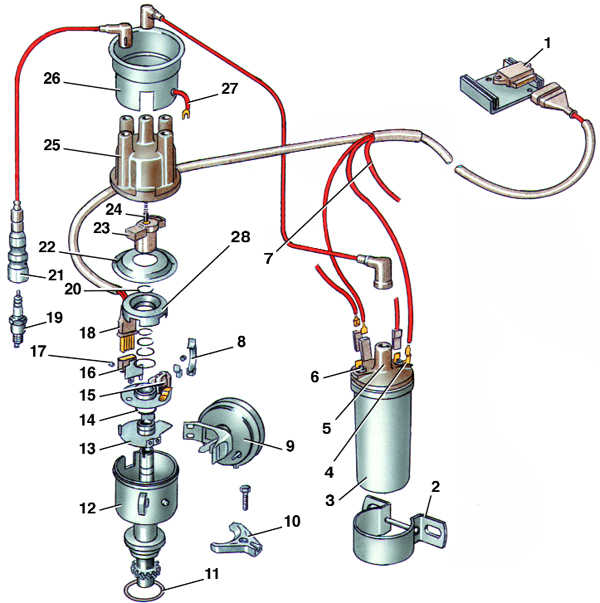

Элементы транзисторной системы зажигания




1 – коммутатор;
2 – кронштейн катушки;
3 – катушка зажигания;
4 – клемма «15» (+);
5 – клемма «4»;
6 – клемма «1» (–);
7 – провод к «минусовой» клемме аккумуляторной батареи;
8 – пружина крепления крышки распределителя;
9 – вакуум-корректор;
10 – держатель распределителя;
11 – прокладка;
12 – корпус распределителя;
13 – неподвижная пластина;
14 – шайба;
15 – датчик Холла (датчик управляющих импульсов)
16 – гнездо колодки;
17 – винт;
18 – соединительная колодка;
19 – свеча зажигания;
20 – стопорное кольцо;
21 – наконечник свечи;
22 – противопыльный экран;
23 – бегунок;
24 – контактный уголек;
25 – крышка распределителя;
26 – экран;
27 – провод на «массу»;
28 – якорь


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.
2. Отсоединить высоковольтные провода от крышки распределителя.
3. Отсоединить вакуумный шланг от вакуум-корректора.
4. Отсоединить колодку разъема датчика.
5. Установить коленчатый вал в положение в.м.т. поршня 1-го цилиндра, соответствующее такту сжатия (см. подраздел 3.2.2.1).
6. Отвернуть болт крепления держателя и снять держатель.
7. Вынуть вверх распределитель зажигания и снять прокладку.
8. Установить распределитель зажигания в обратном порядке. Перед установкой заменить прокладку. После установки распределителя отрегулировать зажигание.
9. Если распределитель был снят и перед этим вы не отметили и не запомнили его положение (был повернут коленчатый вал и т. п.), можно поступить следующим образом. Установить коленчатый вал в положение в.м.т. поршня 1-го цилиндра такта сжатия.

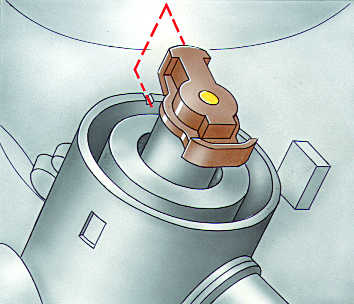

 Транзисторная система зажигания Audi 100 10. Снять крышку распределителя, повернуть бегунок так, чтобы центр контакта бегунка был совмещен с меткой на корпусе распределителя.
11. Вставить распределитель в отверстие в блоке (головке) цилиндров, слегка повернуть по часовой стрелке. Когда приводная шестерня распределителя войдет в зацепление, распределитель сядет на место и бегунок снова выравняется с меткой. Завернуть и затянуть болты крепления распределителя.
