11.6. Переднее крыло Audi 100

ОБЩИЕ СВЕДЕНИЯ

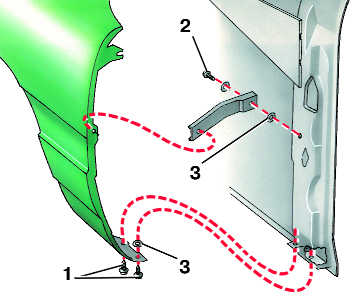

Нижнее заднее крепление переднего крыла


1, 2 – винт;

3 – шайба

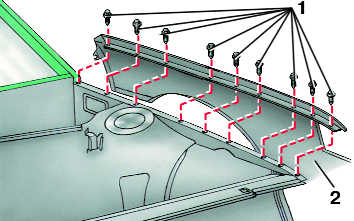

Верхнее крепление переднего крыла


1 – болт;

2 – переднее крыло

Снятие


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снять передний буфер (см. подраздел 11.1) и локарь (см. подраздел 11.5).
2. Снять переднюю накладку крыла.
3. Снять указатель поворота (см. подраздел 12.1.5.6).

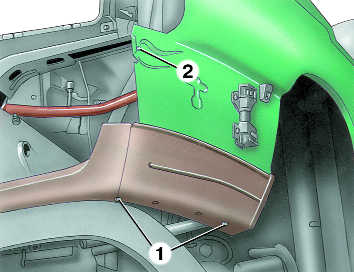

 Переднее крыло Audi 100 4. Отсоединить боковое крепление нижнего спойлера так, чтобы получить доступ к винтам (1, 2).
5. Вывернуть винты крепления крыла.

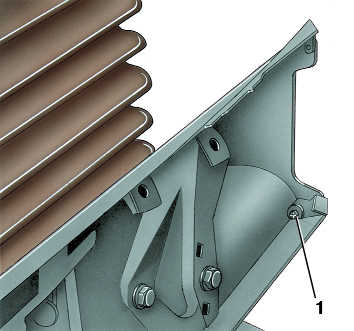

 Переднее крыло Audi 100 6. Вывернуть винт (1) крепления крыла.

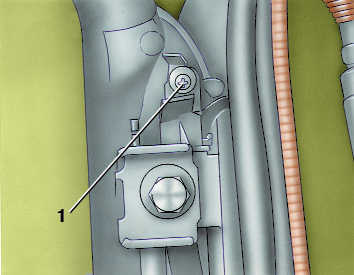

 Переднее крыло Audi 100 7. Открыть дверь и вывернуть винт (1) крепления крыла, расположенный над петлей двери.
8. Вывернуть снизу крыла два винта.
9. Через нишу колеса вывернуть винт крепления кронштейна к передней стойке.
10. Открыть капот и отвернуть болты верхнего крепления крыла.
11. Снять крыло с автомобиля.

Установка


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Очистить поверхности на крыле и кузове в местах их соединения.
2. Нанести в местах соединения крыла с кузовом слой герметика.
3. Установить крыло и завернуть болты его верхнего крепления.
4. Ввернуть остальные винты крепления крыла. При этом следить за правильной установкой шайб.
 Переднее крыло Audi 100 5. Ввернуть винт (1).
 Переднее крыло Audi 100 6. Ввернуть винт (1), открыв дверь.
7. Установить на место нижний спойлер.
8. Установить указатель поворота.
9. Установить локарь и передний буфер.
10. Установить колесо и наживить болты его крепления.
11. Опустить автомобиль на землю и окончательно затянуть болты крепления колеса равномерно по диаметру моментом 110 Н·м (11,0 кгс·м).
