1. Снять
обивку двери (см. подраздел
11.9). |
2. Вынуть
из держателя тягу внутренней ручки замка двери и
отсоединить его от ручки. |

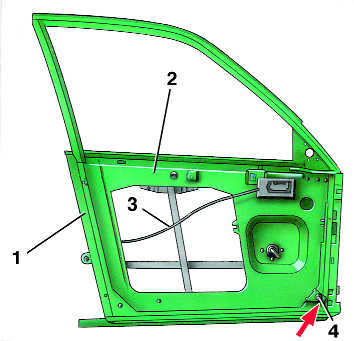

3. Отвернуть
четыре болта крепления внутренней панели двери,
расположенных по углам. При этом следует отметить
толщину и положение компенсационных элементов для
каждого болта. Болт переднего верхнего крепления
находится под резиновым уплотнителем наружного зеркала
заднего вида. |
4. Снять
внутреннюю панель двери в сборе вверх. |
5. Для
этого снять с направляющего стержня распорное кольцо,
вынуть пластмассовую шайбу и резиновую прокладку.
Опустить и вынуть стекло двери. |
6. В
случае необходимости снять стеклоподъемник. Снимать его
аналогично снятию стеклоподъемника с электроприводом
(см. подраздел
11.15). |
7. Вставить
стекло снизу и закрепить обойму стекла на пальце ползуна
стеклоподъемника стопорным кольцом, установив
предварительно резиновую прокладку и шайбу. |
8. Временно
установить рукоятку стеклоподъемника и опустить стекло
вниз до упора. |
|

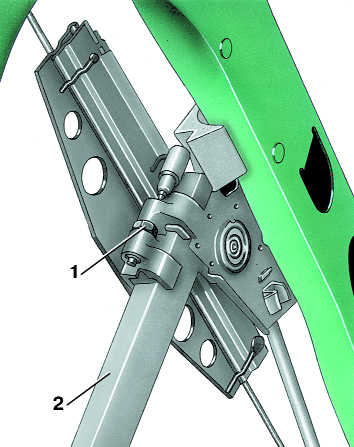

9. Выставить
нижнюю часть направляющей стеклоподъемника так, чтобы
палец (1) стекла находился посередине направляющей
стекла. |
10. Поднять
стекло вверх до упора. |

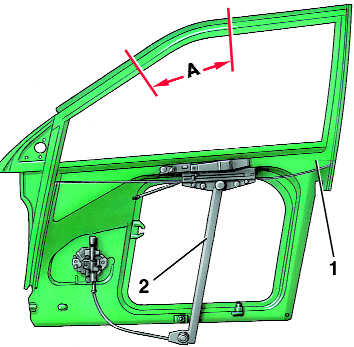

11. Выставить
нижнюю часть направляющей стеклоподъемника так, чтобы
стекло прилегало к уплотнителю по всему периметру окна и
особенно в зоне А. |

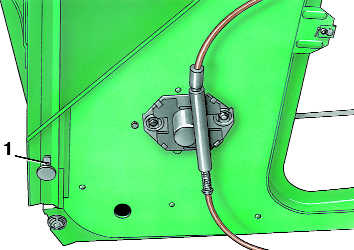

12. Если
стекло не плотно прилегает или деформирует уплотнитель,
то необходимо винтом отрегулировать положение стекла. |
13. Установить
сверху внутреннюю панель на дверь, следя чтобы тяга
блокировки замка вошла в отверстие, и закрепить ее по
углам четырьмя болтами, установив при этом
соответствующие компенсационные элементы. |
14. Подсоединить
трос внутренней ручки замка к рычагу и закрепить его в
держателе. |
15. Установить
внутреннюю обивку двери. |
