11.13. Замок двери Audi 100





ОБЩИЕ СВЕДЕНИЯ

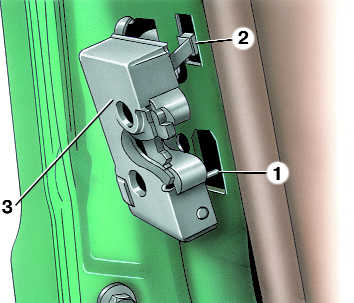

Снятие замка двери


1 – тяга;

2 – втулка;

3 – замок

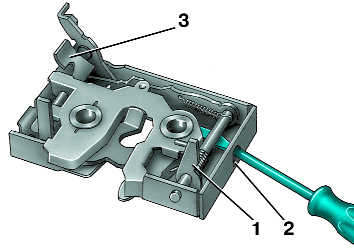

Блокировка приводного рычага замка


1 – приводной рычаг;

2 – монтажное отверстие;

3 – рычаг замка

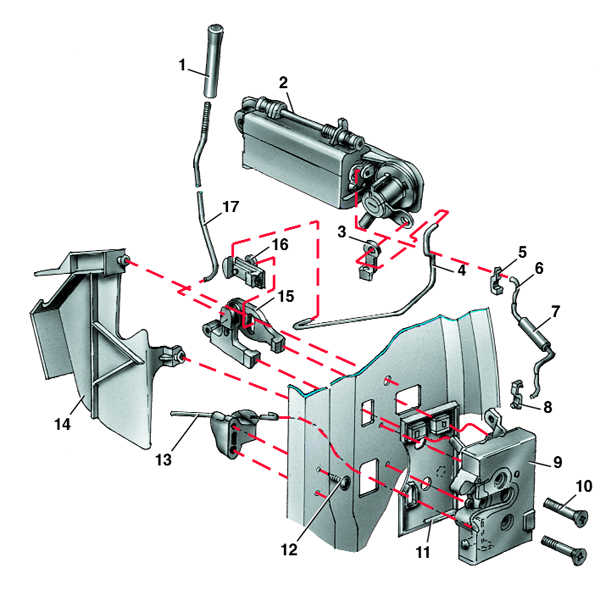

Механизм запирания двери

1 – кнопка блокировки замка;
2 – ручка;
3, 5, 8 – шарнирные соединения;
4 – стопорная тяга;
6 – тяга замка;
7 – регулировочная гайка;
9 – замок двери;
10 – болт;
11 – уплотнение;
12 – винт с крестообразным шлицем;
13 – трос;
14 – крышка замка;
15 – блокиратор;
16 – стопор;
17 – тяга

Снятие


ПОРЯДОК ВЫПОЛНЕНИЯ
Модели выпуска до января 1988 г.
1. Вывернуть кнопку блокировки замка двери.
2. Отвернуть два болта с внутренним шестигранником крепления замка.
3. Вытащить немного замок на себя и отсоединить тягу от рычага привода замка.
4. Снять замок.
Модели выпуска с января 1988 г.
5. Отсоединить тяги от рычагов замка, отжав отверткой пружинные держатели.
6. Отсоединить трос от рычага замка.
7. Отвернуть два болта и вынуть замок из блокиратора.

Установка


ПОРЯДОК ВЫПОЛНЕНИЯ
Модели выпуска до января 1988 г.
1. Установить рычаг привода замка вертикально (под углом 90° к корпусу замка) и заблокировать его с помощью отвертки через монтажное отверстие.
2. Подсоединить тягу к рычагу привода замка.
2. Вставить рычаг блокировки во втулку тяги блокировки.
3. Разблокировать рычаг привода, вынув отвертку.
4. Завернуть два болта крепления замка.
Модели выпуска с января 1988 г.
5. Установить замок двери в обратном порядке снятия. При необходимости отрегулировать длину тяги с помощью регулировочной гайки.
