Судно обеспечения подводных работ «Си Дайвер»

Это судно переоборудовано в ФРГ для английской компании «Нор-терн Оффшоре» (плавает под флагом Сингапура) из построенного в 1968 г. судна для обслуживания морских нефтепромыслов [6, 18].

Главные размерения судна: длина наибольшая 51,8 м; ширина 11,3 м; высота борта до главной палубы 5,2 м; осадка 4,1 м.

Машинная установка состоит из двух дизелей мощностью по 588,8 кВт (800 л. с.), что позволяет развивать судну скорость 12,5 уз. На судне имеется носовое подруливающее устройство с упором 0,039 МН (4 тс), имеющее приводной дизель мощностью 441,6 кВт (600 л. с.).

Оборудование судна для подводных работ (рис. 9.4) рассчитано на обеспечение работы автономного подводного аппарата типа «Дип Дайвер», спускающегося на глубину до 300 м и имеющего экипаж 5 человек, из которых 3 водолаза.
Спуск аппарата на воду и подъем на борт судна осуществляется с помощью А-образной заливающейся спуско-подъ-емной рамы грузоподъемностью 14 т, установленной в корме судна, и гидравлических лебедок. С помощью этого же спускоподъемного устройства возможен спуск водолазного колокола, для чего на судне устанавливают специальную лебедку меньшей мощности, но с запасом троса для спуска колокола до предельной установленной глубины. Управление подъемом и спуском аппарата и поддержание с ним связи ведется с поста управления, расположенного по правому борту в кормовой части судна.

Поднятый на судно подводный аппарат устанавливают на тележку, которая по рельсам закатывается в эллинг, где аппарат стыкуется с переходным отсеком судового водолазного комплекса.

Судовые декомпрессионные камеры рассчитаны на размещение трех водолазов, входящих в экипаж аппарата. Таким образом, в режиме насыщения может находиться на судне шесть человек, которые способны вести подводные работы в течение 4—6 ч в сутки каждый. Для проведения длительных подводных работ на судне предусмотрена установка третьей декомпрессионной камеры.

Жилые помещения судна рассчитаны на 22 члена экипажа и 20 человек водолазов и обслуживающих их лиц.

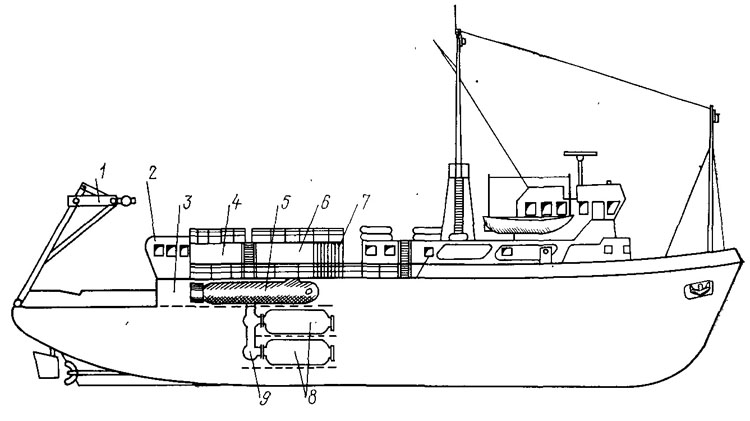

Рис. 9.4. Судно обеспечения подводных работ «Си Дайвер»:
1 — спускоподъемная заваливающаяся рама; 2 — пост управления спусками; 3 — эллинг подводного аппарата; 4 — помещение спусковых лебедок; 5 — подводный аппарат; 6 — помещение мастерских; 7 — батареи баллонов; 8 — жилые (декомпрессионные) камеры; 9 — переходный отсек.
