Судно для водолазных работ «Сансон Дайвер»

Это судно переоборудовано в Швеции из танкера дедвейтом 34 тыс. т, при этом его длина со 192 м путем вырезки 5 наливных танков была уменьшена до 131 м. При ширине судна 26,5 м соотношение длины судна к ширине стало равным 5,3.

В диаметральной плоскости перед надстройкой (рис. 9.5) сделана квадратная шахта размером 3X3 м для спуска и подъема водолазного колокола. Вокруг шахты выгорожено специальное помещение размером 8,5X4,5 м, в котором размещены две декомпрессионные камеры с переходным отсеком для стыковки водолазного колокола, а также батареи баллонов с запасами газовых смесей и газов. Рассчитан судовой водолазный комплекс на спуски на глубины до 480 м.

Особенностями судна являются якорное оборудование и наличие мощного подъемного крана.

Для установки на месте работ судна водоизмещением 20 тыс. т потребовалось использование 8 якорей массой 15 т, укладываемых попарно на тросовых якорных канатах диаметром 57 мм и длиной 1768 мм каждый. Для работы на судне установлены четыре двухбарабанные электролебедки по две на баке и в корме. Каждая лебедка обеспечивает отдачу и подъем двух якорей

Для питания якорных лебедок электроэнергией в бывшем трюме для сухих грузов оборудовано помещение, в котором размещены два дизель-генератора мощностью по 500 кВт каждый.

Подъемный кран грузоподъемностью 3,43 МН (350 тс) установлен на путях, проложенных в средней части палубы, для чего они при переоборудовании танкера были освобождены от трубопроводов, арматуры и прочего оборудования. Кран поворотный и самоходный может работать с обоих бортов, двигаясь по своим путям, а также через грузовую шахту, сделанную в диаметральной плоскости судна.

Оценивая описанное судно, следует указать, что для размещения водолазного оборудования и обеспечения водолазных работ оно имеет слишком большое водоизмещение, не только повышающее его эксплуатационную стоимость, но и требующее мощного дорогостоящего якорного оборудования.

Однако наличие мощного грузоподъемного крана придает судну другое назначение, а именно: выполнение сложных подъемных и аварийных работ на морских нефтепромыслах, — и таким образом его водолазное оборудование становится вспомогательным для выполнения перечисленных работ.

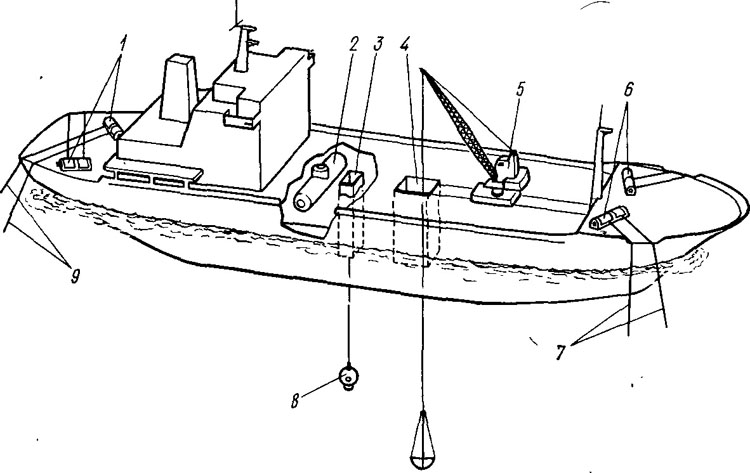

Рис. 9.5. Судно для водолазных работ «Сансон Дайвер»:
1 — кормовые якорные лебедки; 2 — жилые (декомпрессионные) камеры; 3 — шахта водолазного колокола; 4 — грузовая шахта; 5 — подъемный кран; 6 — носовые якорные лебедки; 7 и 9 — якорные канаты; 5 — водолазный колокол.
