Средства обогрева водолазов при глубоководных спусках

Обогрев водолазов с использованием теплоносителя

 Использование теплоносителя — воды дает положительные результаты, так как

исключает возможность поражения водолазов электрическим током и делает обогревательные гидрокомбинезоны достаточно жизнестойкими.

Использование воды при электрообогреве возможно, как ранее указывалось, по двум схемам: открытой (рис. 3.18, б) и замкнутой (рис. 3.18, в).

Открытая схема, которая более применима со шланговым снаряжением, проще и позволяет отказаться от множества греющих трубок и использовать разделение гидрокостюма или гидрокомбинезона на отдельные полости, в которые в достаточном количестве подается горячая вода. Большой расход воды при этом требует большой мощности системы (до 75 кВт) и значительного объема водоподогревателя (масса с водой до 75 кг). Однако это не является препятствием использования обогрева по описываемой схеме при размещении водоподогревателя, прокачивающего насоса и Других частей системы в водолазном колоколе.

Замкнутая схема требует значительно меньшего расхода воды и поэтому может быть выполнена портативной и размещаемой на водолазе, что делает ее более приемлемой для использования с автономным снаряжением.

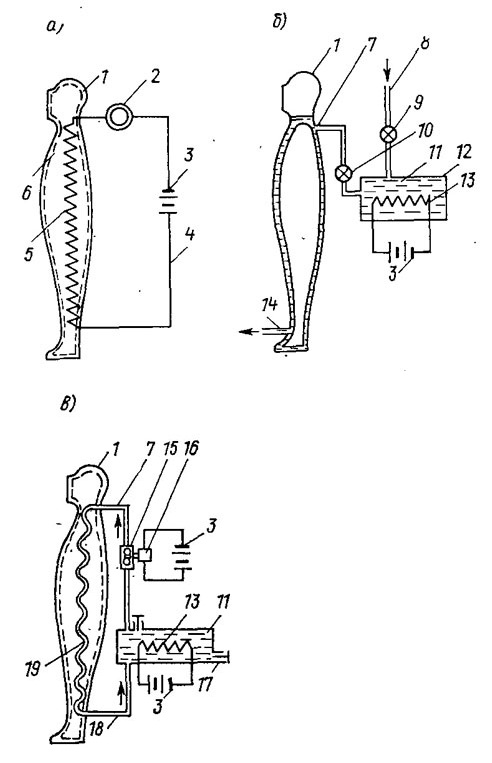

Рис. 3.18. Схемы гидрокомбинезонов с использованием для обогрева электрического тока:
а — непосредственный электрообогрев; б — обогрев с водой в качестве теплоносителя, цикл открытый; в — электрообогрев с водой в качестве теплоносителя, цикл замкнутый; 1 — гидрокомбинезон; 2 — электронный теплорегулятор; 3— источники тока; 4 — питающий кабель; 5 — электронагреватель сопротивления; 6 — комбинезон с электрообогревом; 7 — теплоизолированная водоподводящая трубка; 8 — водозабор; 9 и 10 — запорно-регулирующие вентили; 11 — теплоноситель (вода); 12 и 17 — теплообменники; 13 — нагреватели; 14 — слив воды; 15 — перекачивающий насос; 16 — электродвигатель насоса; 18 — отводная трубка; 19 — нагревательный змеевик.
