Нагревательные установки для обогрева глубоководных водолазов

Нагреватели дыхательной смеси водолазов

Нагреватели дыхательной смеси изготавливают многие фирмы. Они весьма сходны по своему устройству.

Водяные нагреватели представляют собой простейшие теплообменники, которые включают последовательно в основную магистраль, подводящую горячую воду водолазу. Устанавливают эти нагреватели в водолазном колоколе или непосредственно на снаряжении водолаза.

Водяные нагреватели делают одинарными или двойными (рис. 3.21). Последние предназначены для шланговых аппаратов, при этом одна секция служит для подогрева газовой смеси, подающейся по шлангу, а вторая — при ее подаче из аварийного запаса аппарата. Параметры водяных нагревателей: масса 1—2 кг, поток горячей воды 10—15 л/мин, среднее повышение температуры газа 20 °С.

Электрические нагреватели также просты по устройству и имеют электрические нагревательные элементы, расположенные в их корпусах. Мощность их может изменяться в значительных пределах, что позволяет подогревать газовую смесь на любую требуемую величину температуры.

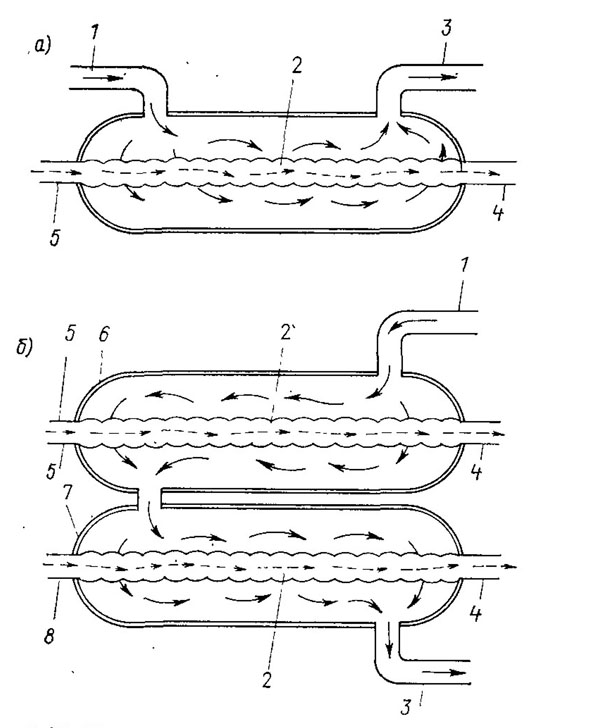

Рис. 3.21. Нагреватели газовой смеси:
а — одинарный; б — двойной; 1 — патрубки подачи горячей воды; 2 — нагревательные трубки; 3 — патрубки отвода воды; 4'-— трубки подогретой газовой смеси; 5 — трубки поступления смеси по шлангу; 6 - нагреватель смеси, поступающей по шлангу; 7 — нагреватель смеси из аварийных баллонов; 8 — патрубок поступления смеси из аварийных баллонов.
