Средства обогрева водолазов при глубоководных спусках

Обогрев водолазов электрическим током

Обогрев электрическим током (рис. 3.18, а) может осуществляться с использованием источника тока, расположенного на

поверхности. Использование электрических нагревательных элементов, пока для их изготовления применялась проволока, встречало значительные трудности.

Было создано множество электронагревательных костюмов и комбинезонов из большого числа проволочных сопротивлений, располагающихся между слоями изоляционной ткани. Такая конструкция оказалась недостаточно стойкой: выходила из строя из-за частых обрывов тонких проволочных элементов. Оборвавшиеся концы проволоки прокалывали ткань, создавая опасность поражения водолаза током, что заставило ограничить напряжение подаваемого тока до величин 12—24 В.

Положительные результаты были получены, когда в качестве нагревательных элементов стали использовать токопроводящую ткань, которую кусками располагали по всему комбинезону, включая рукава, штанины и затылочную часть капюшона.

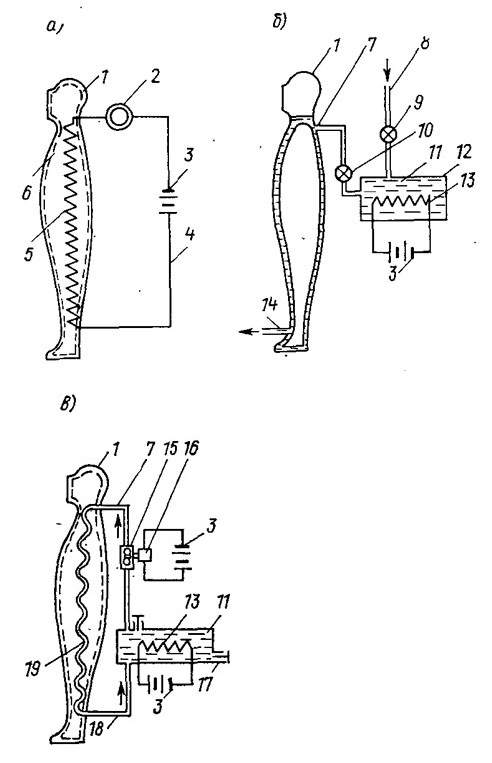

Рис. 3.18. Схемы гидрокомбинезонов с использованием для обогрева электрического тока:
а — непосредственный электрообогрев; б — обогрев с водой в качестве теплоносителя, цикл открытый; в — электрообогрев с водой в качестве теплоносителя, цикл замкнутый; 1 — гидрокомбинезон; 2 — электронный теплорегулятор; 3— источники тока; 4 — питающий кабель; 5 — электронагреватель сопротивления; 6 — комбинезон с электрообогревом; 7 — теплоизолированная водоподводящая трубка; 8 — водозабор; 9 и 10 — запорно-регулирующие вентили; 11 — теплоноситель (вода); 12 и 17 — теплообменники; 13 — нагреватели; 14 — слив воды; 15 — перекачивающий насос; 16 — электродвигатель насоса; 18 — отводная трубка; 19 — нагревательный змеевик.
