Аппараты с замкнутой схемой дыхания для глубоководных водолазных спусков





Дыхательный аппарат CCR-1000



Дыхательный аппарат CCR-1000, изготавливаемый фирмой «Биомарине индастриес» (США) рассчитан на спуски на глубины до 300 м [39]. Он сходен по устройству с ранее описанными аппаратами, но имеет некоторые особенности. Схема аппарата (рис. 3.6) предусматривает замкнутую циркуляцию газовой смеси, составляющейся в аппарате из гелия и кислорода. Подача гелия в систему дыхания осуществляется дыхательным автоматом, установленным на дыхательном мешке, а кислорода — кислородоподающим механизмом, управляемым электронным блоком.

Устройство аппарата. В общем виде рассматриваемый аппарат имеет сходное устройство с ранее описанными. Его основные части: газовые баллоны, дыхательный мешок, регенеративная коробка, клапанная коробка, электронный блок управления и комплект контрольных приборов.

Газовые баллоны для кислорода и гелия имеют емкость по

2,8 л. На каждом из них установлены запорные вентили со штуцерами для зарядки. Кислородный баллон присоединен к кислородоподающему механизму, а гелиевый — к дыхательному автомату.

Дыхательный мешок соединен с трубкой выдоха и трубкой подачи газовой смеси из регенеративной коробки. На нем установлен травящий клапан для стравливания избытков газовой смеси в воду.

Регенеративная коробка обычного типа с установленными в ней тремя электролитическими датчиками парциального дав-

ления кислорода. Внутри нее установлен патрон с поглотителем «Baralime» и веществом осушки газовой смеси.

Электронный блок управления соединен с тремя электролиг тическими датчиками парциального давления кислорода. Датчики с малым временем срабатывания (не более 10 с) параллельно включены в цепь, имеющую ограничение по максимуму и минимуму сигналов, что исключает выход цепи из строя при порче одного из датчиков. Датчики, используемые в аппарате, имеют ресурс , в 3 мес при условии ежемесячной калибровки.
Электронный блок, выполненный на интегральных схемах, формирует сигнал для кислородоподающего механизма, который может поддерживать заданное парциальное давление кислорода в газовой смеси в пределах 19,6—117,7 кПа (0,2— 1,2 кгс/см2) с точностью ±10%.

Электрическая схема и блок питания дублированы и дмеют сигнал перехода на работу дублирующей части.

Комплект контрольных приборов включает манометры, показывающие давление газов в баллонах, основной и запасной указатели содержания кислорода и герметический световой сигнал, установленный на плечевом ремне и сигнализирующий о неисправности электронного управления., В последнем случае водолаз должен переходить на ручное управление, для чего аппарат имеет ручные,пускатели гелия и кислорода.

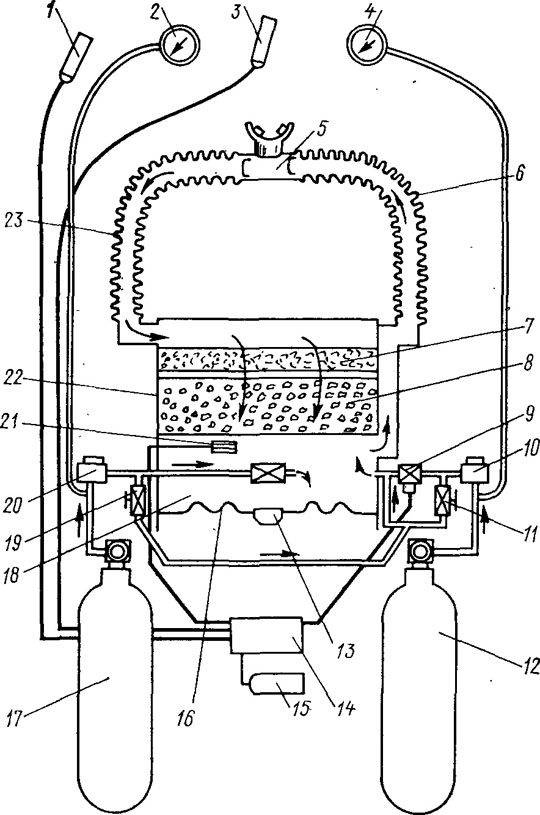

Рис. 3.6. Схема дыхательного аппарата CCR-1000:
1 — основной указатель содержания кислорода; 2 — гелиевый манометр; 3 — запасной указатель содержания кислорода; 4 — кислородный манометр; 5 —клапанная коробка с загубником; 6 — трубка вдоха; 7 — влагоотделитель; в — поглотитель углекислого газа; 9 — соленоидный кислородоподающнй механизм; 10— кислородный редуктор; 11— ручной пускатель кислорода; 12 — кислородный баллон; 13 — травящий клапан; 14 — электронный блок; 15 — батарея; 16 — мембрана; 17 — гелиевый баллон; 18 — дыхательная полость; 19 — ручной пускатель гелия; 20— гелиевый редуктор; 21 — датчик парциального давления кислорода; 22 — коробка поглотители; 23 — трубка выдоха.
