Аппараты с полузамкнутой схемой дыхания для глубоководных водолазных спусков

Дыхательный аппарат FGG III


Дыхательный аппарат FGG III фирмы «Дрегер» (ФРГ) является автономным аппаратом с полузамкнутой схемой дыхания для спусков на глубины до 200 м [46]. Особенностью аппарата является возможность присоединения шланга для подачи газовой смеси от внешнего источника, т. е. превращение его в шланговый. Масса аппарата составляет около 28 кг в заряженном состоянии.

В зависимости от глубины спуска предусматривается использование трех газовых смесей, которыми предварительно заряжаются газовые баллоны и которые в соответствующих дозах

подаются в систему аппарата. Данные по составу смесей, дозах подачи и допустимого времени пребывания на глубине приведены в табл. 3.1. Приведенные в таблице величины подачи газовой смеси даны в пересчете на нормальное давление. Схема аппарата (рис. 3.7) предусматривает постоянную непрерывную подачу газовой смеси в систему дыхания, для чего аппарат имеет три дюзы, нужная из которых включается перед спуском:

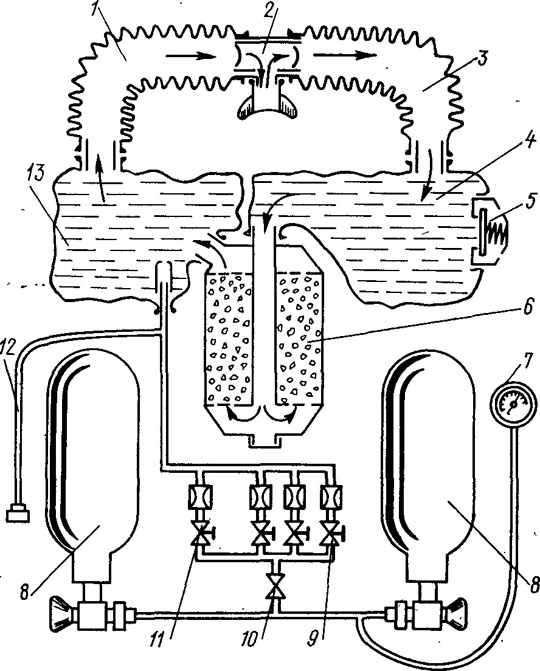

Рис. 3.7. Схема дыхательного аппарата FCG III:
1 — трубка вдоха; 2 — клапанная коробка с загубником; 3 — трубка выдоха; 4— мешок выдоха; 5 — травящий клапан; 6 — коробка поглотителя; 7 — контрольный манометр; 8 — баллоны; 9—клапан постоянной подачи; 10 — редуктор; 11 — невозвратный клапан; 12— шланг подачи газа; 13 — мешок вдоха.

Рис. 3.8. Автономный дыхательный аппарат FGQ III:
1 — трубка вдоха; 2 —клапанная коробка с загубником; 3 —трубка выдоха) 4 — травящий клапан; 5 — мешок выдоха; S — коробка поглотителя; 7 и 12 — газовые баллоны; Sail — запорные вентили; 9 — клапанное устройство; 11 — манометр; 13 — плечевой ремень; 14 — мешок вдоха; 15 — крышка.

Газовая смесь, находящаяся в баллонах, подается в редуктор, который снижает ее давление до постоянной величины, и из него — к дозирующему блоку. В этом блоке смесь проходит через одну из открытых дюз в дыхательный мешок вдоха, в котором, как и в других аппаратах, благодаря его эластичности, поддерживается давление, равное давлению окружающей среды.

При недостатке поступления смеси в мешок, например, при погружении, ее добавляют водолазам ручным пускателем. Га-

зовую смесь от внешнего источника подают также в мешок вдоха по присоединенному к нему шлангу.

Цикл циркуляции смеси при дыхании обусловливается наличием двух дыхательных мешков: при вдохе смесь поступает по трубке вдоха через клапанную коробку и загубник в легкие водолаза, а при выдохе — также через загубник и клапанную коробку по трубке выдоха в дыхательный мешок выдоха, из которого через коробку поглотителя, где она очищается от углекислого газа и влаги, попадает в мешок вдоха.

Избыток газовой смеси, который накапливается из-за ее непрерывной подачи в систему дыхания, вытравливается травящим клапаном в воду. Точно так же происходит вытравливание смеси при ее расширении, что бывает при подъеме водолаза на меньшую глубину.

Устройство аппарата (рис. 3.8). Все части аппарата, за исключением клапанной коробки с дыхательными трубками и манометра, размещены в корпусе, который представляет собой жесткий пластмассовый (полистирол, усиленный фиброгла-сом) футляр.

Газовые баллоны служат для хранения постоянного запаса газовой смеси, состав которой, как было сказано ранее, устанавливается при их зарядке в зависимости от глубины предстоящего спуска. Емкость каждого из двух баллонов 4 л, что при рабочем давлении 19,61 МПа (200 кгс/см2) позволяет иметь запас смеси 1600 л в пересчете на нормальное давление. Баллоны присоединены металлическими трубками к редуктору.

Редуктор, служащий для снижения давления газовой смеси, поступающей из баллонов, до постоянной величины 0,490— 0,686 МПа (5—7 кгс/см2), имеет обычную конструкцию с клапаном, пружиной и мембраной. Редуктор присоединен к дозирующему блоку, имеющему три дюзы с переключателями.

Дыхательные мешки сделаны из эластичной резины и имеют штуцеры для присоединения дыхательных трубок и регенеративной коробки. Емкость каждого мешка 2,8 л.

Коробка поглотителя (рис. 3.9) сделана из пластмассы и вмещает 3,5 кг химического поглотителя.

Очищаемая газовая смесь поступает в. коробку по центральной трубке и, пройдя через поглотитель, — в дыхательный . мешок вдоха. По запасу химического поглотителя коробка способна абсорбировать углекислый газ в течение 3 ч, что используется в случаях подачи газовой смеси от внешнего источника.

Клапанная коробка с дыхательными трубками служит для направления дыхательной смеси. Она имеет два клапана (вдоха и выдоха) и кран, позволяющий переходить на дыхание из атмосферы при нахождении водолаза на поверхности или в водолазном колоколе.

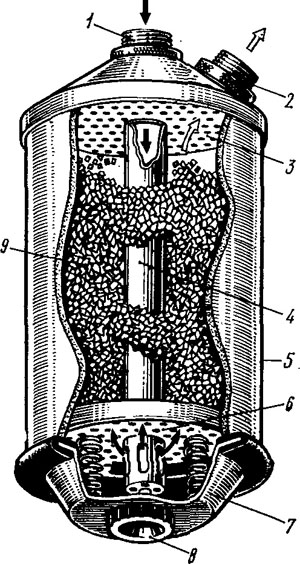

Рис. 3.9. Коробка поглотителя аппарата:
1 — штуцер трубки выдоха; 2 — штуцер трубки вдоха; 3 и 6 — сетки; 4 — внутренняя трубка; 5— корпус; 7 — крышка; 8 — гайка; 9 — химический поглотитель.
