Аппараты с полузамкнутой схемой дыхания для глубоководных водолазных спусков









Дыхательный аппарат МК-6





Дыхательный аппарат МК-6 фирмы «Дженерал электрик» (США) предназначен для спусков с поверхности на глубины до 75 м, при этом для прохождения декомпрессии к нему может присоединиться дополнительный кислородный баллон. Аппарат может также использоваться для кратковременных выходов из водолазного колокола или подводного аппарата на больших глубинах.

Схема дыхания в аппарате предусматривает постоянную подачу газовой смеси, состав которой устанавливается при зарядке в зависимости от глубины спуска, из баллонов через редуктор и дюзу, регулирующую количество газа, в систему дыхания (табл. 3.1). Последняя обычна для автономных аппаратов и включает два дыхательных мешка, коробку поглотителя и клапанную коробку с дыхательными трубками.

Избыток газовой смеси вытравливается в воду травящим клапаном, установленным на мешке выдоха. При недостатке газовой смеси, например, при увеличении глубины погружения, ее может добавлять водолаз, для чего в аппарате установлен ручной пускатель, перепускающий газовую смесь в обход дозирующей дюзы.








Таблица 3.1. Состав и подача газовой смеси в аппарате FGG III

Глубина спуска, м

Состав газовой смеси, %

Подача смеси, л/мнн

Время спуска, мин

о2

Не

50—100

17,5

82,5

30

100

100—150

12,5

87,5

40

60

150—200

10,0

90,0

50

45





Устройство аппарата (рис. 3.10) отличается тем, что дыхательные мешки располагают на груди водолаза, а остальные части—на спине, смонтированными на раме.

Основные части аппарата: газовые баллоны, блок дозировки, дыхательные мешки, коробка поглотителя и клапанная коробка с дыхательными трубками.

Газовые баллоны сделаны из алюминиевого сплава емкостью по 6 л с рабочим давлением 20,59 МПа (210 кгс/см2).

Баллоны соединены трубками с общим запорным вентилем, имеющим штуцер для присоединения зарядной трубки. Запорный вентиль соединен с редуктором, снижающим давление газовой смеси, поступающей из баллонов, до постоянной величины. Газовая смесь из редуктора поступает в блок дозировки.

Перед спуском редуктор регулируется так, чтобы давление подаваемой им газовой смеси соответствовало требуемой подаче через блок дозировки. Для подачи 8 л/мин газовой смеси постоянное давление должно быть 0,549 МПа (5,6 кгс/см2), подачи 12 л/мин — 0,961 МПа (9,8 кгс/см2) и подачи 21 л/мин — 1,236 МПа (12,6 кгс/см2).

Блок дозировки имеет три дюзы с сетчатым фильтром. В зависимости от потребности может подаваться 8, 12 или 21 л/мин газовой смеси в зависимости от ее давления в редукторе. Водолаз может подавать газовую смесь ручным пускателем.




Дыхательные мешки, сделанные из эластичной резины, имеют емкость около 4 л каждый. Мешки крепят к нагрудной подкладке шестью поворачивающимися застежками каждый. Каждый из мешков имеет по два присоединительных штуцера, с дыхательными трубками и трубками, соединяющими их с ко-
робкой поглотителя. На мешке выдоха, кроме того, установлен травящий - клапан, вытравливающий в воду излишки газовой смеси.

Коробка поглотителя имеет сверху два штуцера для присоединения дыхательных трубок, а снизу крышку, крепящуюся четырьмя барашками. Внутрь коробки вставляют патрон, содержащий около 2 кг поглотителя углекислого газа. Патрон поджимается пружиной к внутренней. части штуцера выхода очищенной газовой смеси. Выдыхаемая водолазом газовая смесь попадает в зазор между корпусом коробки и патроном, затем, проходя через патрон снизу вверх, очищается от углекислого газа.

Клапанная коробка с дыхательными трубками обычного типа, как и у ранее описанных аппаратов.

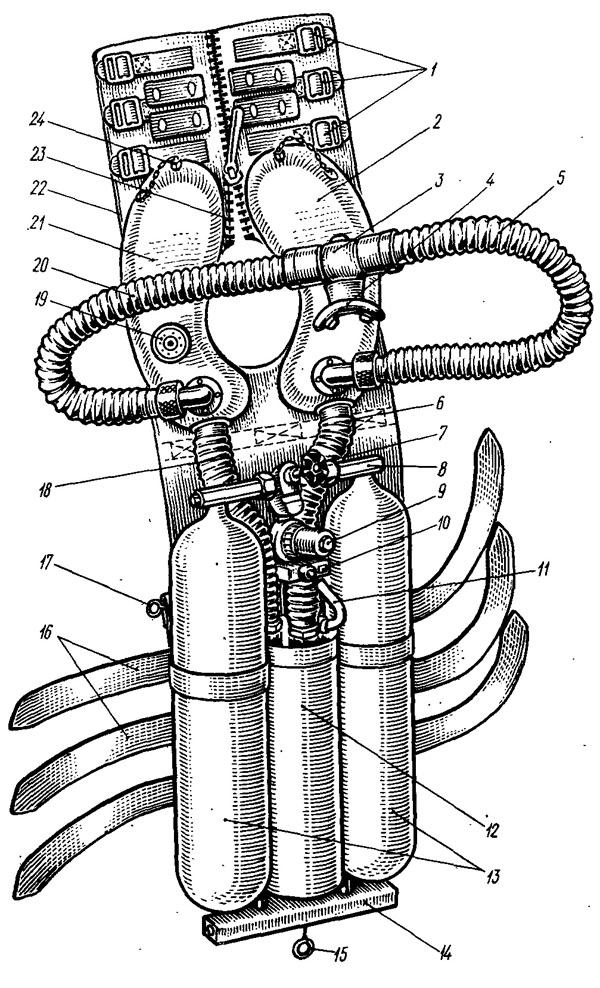

Рис. 3.10, Автономный дыхательный аппарат МК-6:
1 — пряжки; 2 — мешок вдоха; 3 — клапанная коробка; 4 — загубник; 5 — трубка вдоха; 6 — соединительная трубка; 7 — запорный вентиль; 8 — тройник; 9— редуктор; 10 — блок дозировки; 11 — трубка подачи газа; 12 — коробка поглотителя; 13 — газовые баллоны; 14 панель; 15 и 17 — кольца; 16 — ремни; 18 — соединительная трубка выдоха; 19 — травящий клапан; 20 — трубка выдоха; 21 — мешок выдоха; 22 — подкладка; 23 — застежка типа «молния»; 24 — спускная пробка.
