6.2. ПОЧВООБРАБАТЫВАЮЩИЕ ОРУДИЯ ДЛЯ  МИНИ-ТРАКТОРОВ





Конструкции рабочих органов фрез мини-тракторов





На рис. 6.8  представлены различные конструкции рабочих органов фрез, которые могут использоваться в комплекте с мини-тракторами. Пружинные крючки, показанные на рис. 6.8, а, также применяют для глубокой обработки почвы, засоренной корнями и мелкими камнями. Они хорошо рыхлят почву, поскольку при ударах совершают колебательное движение. Недостатком этих рабочих органов является их подверженность забиванию растительными остатками. Прямые ножи (рис. 6.8, б) используются для разделки пластов после глубокой вспашки тяжелой почвы, для обработки залежных земель на глубину до 15 см. На почвах с растительными остатками лучше всего работают Г-образные ножи (рис. 6.8, г), которые легко подрезают корни, крошат почву и уничтожают сорняки. Полевые крючки (рис. 6.8, в) и рыхлящие долота (рис. 6.8, д) хорошо рыхлят почву, но быстро забиваются растительными остатками. Изогнутые ножи (рис. 6.8, е) применяют на заболоченных и торфяных почвах, и, чем больше изгиб ножа, тем интенсивнее происходит процесс рыхления и перемешивания почвы. Для всех конструкций ножей при их высокой окружной скорости комья почвы, вылетающие из-под барабана и обладающие большой энергией, дополнительно измельчаются при ударах о защитный кожух.

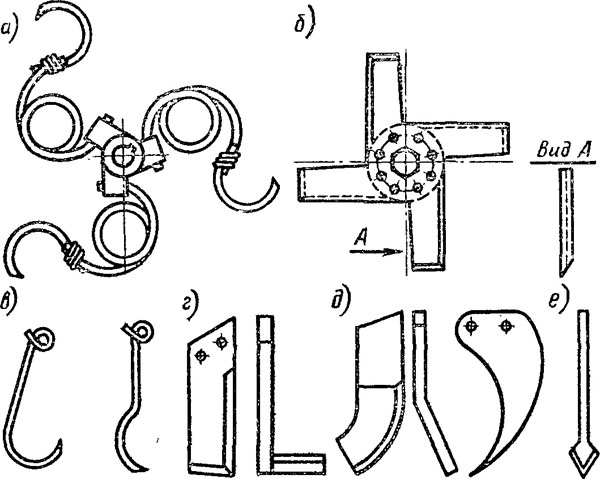

Рис. 6.8. Конструкции рабочих органов почвенных фрез





В машинном агрегате мотоблока «Мепол-Терра» (см. рис. 2.5) обработку почвенными фрезами 3 можно производить по ширине захвата в пределах от 25 до 115 см. Обычно обработка почвы производится на I и II передачах мотоблока, в зависимости от ее твердости. Частота вращения фрезы устанавливается от 90 до 140 мин-1. Фрезерный барабан (рис. 6.9) состоит из ножевых звездочек, распорных втулок и осевых стержней, собирающихся в наборы в зависимости от ширины захвата — 25, 43 (рис. 6.9, а), 61 (рис. 6.9, б), 79, 97 (рис. 6.9, в) и 115 см (рис. 6.9, г). Ножевые звездочки двусторонние, но различаются правые и левые. На двусторонней ножевой звездочке поочередно располагаются Г-образные правосторонние и левосторонние ножи. Для каждой ширины захвата имеются соответствующее число распорных втулок и осевой стержень с шайбой, гайкой и шплинтом. Длина стержня в зависимости от ширины захвата может составлять от 213 до 1123 см.

При сборке агрегата на базе мотоблока «Мепол-Терра», обозначенной цифрой 5 на рис. 6.10, сошниковый брус с сошником 6 устанавливают на держатель 3, закрепляют штифтом 4 и шплинтуют. Высоту сошника можно изменять, переставляя сошниковый брус по высоте и закрепляя его в новом положении штифтом и шплинтом. Держатель сошника удерживается на коробке передач двумя опорными болтами 2.












Рис. 6.9. Схемы комплектации фрезерных барабанов из ножевых звездочек











Рис. 6.10. Схема агрегата с почвенной фрезой на базе мотоблока «Мепол-Терра»











При работе с почвенной фрезой 7 в агрегат входит также направляющее колесо 9, которое служит для облегчения вождения агрегата, а также для облегчения его поворота в конце борозды и переезда на другой участок. Направляющее колесо крепится к консоли держателя балласта 1. Для улучшения тягово-сцепных свойств на тяжелых почвах на агрегат дополнительно устанавливают балласт 8.

Другая система установки почвенной фрезы используется на микротракторе «Агрия-4800» и представлена на рис. 6.11 (см. вклейку). Почвенная фреза, имеющая Г-образные ножи 8 и защитный кожух 9, навешивается в трех точках 2 и 3 задней части микротрактора непосредственно за сидением 1 водителя. Привод фрезы осуществляется от ВОМ микротрактора через карданный вал, имеющий защитный кожух 10, и редуктор 7. Подъемная крышка 4 защитного кожуха фрезы упрощает ее очистку. Сзади и в центре по ширине фрезы расположен сошник 6, закрепленный в держателе 5.

Прикатывание почвы до и после посева производится катками, которые бывают гладкими и кольчато-шпоровыми (кольчато-зубчатыми). Для увеличения давления на почву катки часто выполняются водоналивными. Такой каток 7 (см. рис. 6.1) состоит из пустотелого металлического барабана, давление которого на почву изменяется в зависимости от количества залитой воды. Каток вращается в подшипниках рамы. Для очистки поверхности катка от прилипшей почвы служит чистик. На раме катка установлено сидение для оператора.

Кольчато-шпоровый каток предназначен для дробления комьев земли, рыхления и уплотнения верхнего слоя почвы, частичного выравнивания поверхности вспаханного участка и разрушения корки на тяжелых почвах. Он состоит из ряда чугунных дисков, на ободьях которых имеются выступы (шпоры), равномерно расположенные по окружности. При движении катка диски разрушают комья и уплотняют верхний слой почвы. Вращение дисков, сопровождаемое смещением шпор относительно поверхности, рыхлит верхний слой, что избавляет от необходимости обрабатывать почву боронами.

Для посадки саженцев плодовых, ягодных, фруктовых и других культур, подпитки плодовых деревьев, установки столбов, ограждения и других подобных операций применяют ямокопатели.- Ямокопатель навешивается на навесной механизм микротрактора (рис.6.12, см. вклейку). Рабочим органом ямокопателя является винтовой бур 4, состоящий из стержня и рабочей спирали, сменных лемехов, центрирующего пера (наконечника), обеспечивающего устойчивость бура при работе. Сменные лемехн выполнены из специальной стали и имеют рабочий диаметр 11.0, 160, 240 или 400 мм. Бур крепится к фланцу редуктора 2, корпус которого шарнирно соединен, с тягой навесного механизма 6. Устойчивое рабочее и транспортное положение обеспечивается предохранительными цепями 1. Привод бура осуществляется от вала отбора мощности микротрактора через редуктор 2 и карданную передачу 7. При вращении бура почва подрезается лемехами и подается наверх винтовыми лопастями. При этом частицы почвы, вращаясь вместе с буром, приобретают энергию (центробежную силу), отлетают в стороны и распределяются равномерно вокруг ямы. В верхней части бура могут быть дополнительно закреплены разбрасыватели, которые более равномерно разбрасывают почву при бурении. Для создания давления на бур служит рукоятка 3 на корпусе редуктора, при помощи которого наконечник бура направляют точно в отметку для бурения и регулируют подачу бура.

Перед работой ямокопателя участок размечают, обозначая центры бурения. Агрегат, двигаясь вдоль полосы, останавливается, когда наконечник бура совпадает с отметкой. Оператор включает вал отбора мощности и опускает навеску вместе с ямокопателем. Для ограничения глубины бурения на ямокопателе предусмотрен упор 5. Он устанавливается на тяге навесного устройства впереди бура. Максимальная глубина образовавшихся ям составляет 60 см для каждого из четырех указанных выше диаметров. .

Для работы на объектах защищенного грунта, имеющих свои особенности (небольшую площадь участков, ограничения по высоте, высокую влажность воздуха), можно применять легкие маневровые агрегаты на базе микропогрузчиков. К их числу относятся микропогруз-чики фирмы «Бобкет» (см. рис. 1.21) с широким набором навесных рабочих органов. На рис. 6.13 представлены орудия, предназначенные для агрегатирования с микропогрузчиком «Бобкет». Щетка 5 (рис. 6.13, а) оборудована

металлическими гибкими скребками, предназначенными для уборки дорожек, проезжей части в теплицах и парниках, на подсобных участках предприятий н т. д. Приводится щетка во вращение от карданного вала 2, который получает вращение от переднего вала отбора мощности микропогрузчика. Дальше вращение передается через закрытую цепную передачу на вал щетки. Вал щетки вращается в вертикальных стойках 3 навесного устройства 6. Навесное устройство состоит из двух наклонных балок, нижняя часть которых крепится к подъемному устройству. В задней части микропогрузчика установлен щит-противовес, к которому крепятся подъемное устройство 1 и силовые цилиндры 7. Силовые цилиндры служат для привода агрегатируемых орудий с микропогрузчиком в рабочее и транспортное положения. Управление силовыми цилиндрами осуществляется с рабочего места оператора через гидравлическую систему. К вертикальным стойкам 3 по всей длине щетки крепится защитный кожух 4.
