6.2. ПОЧВООБРАБАТЫВАЮЩИЕ ОРУДИЯ ДЛЯ  МИНИ-ТРАКТОРОВ

Микропогрузчики-экскаваторы

Микропогрузчики-экскаваторы находят применение при строительстве небольших силосных ям и траншей, дорог, малых оросительных каналов, для перемещения грунтов и других сыпучих материалов, особенно на объектах защищенного грунта, копания ям под посадку деревьев, кустарников и др. Микропогрузчик с обратной лопатой (рис. 6.13, б) служит для выполнения различных земляных работ при копании грунта ниже уровня стоянки самого микропогрузчика.

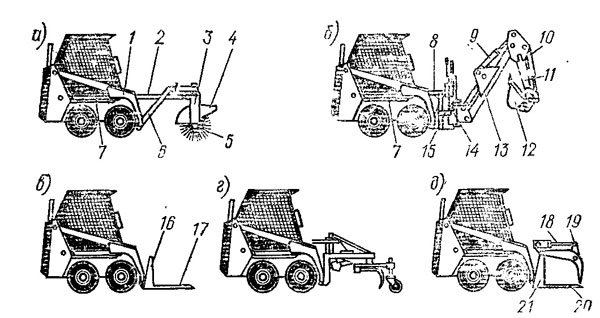

Рис. 6.13. Схемы некоторых орудий, агрегатируемых с микропогрузчиком «Бобкет»




Рабочее оборудование экскаватора установлено на поворотной платформе 14 и состоит из стрелы 13, рукоятки 11 и ковша 12, соединенных между собой шарнирно. Платформа 14 при работе экскаватора может поворачиваться относительно микропогрузчика вокруг вертикальной оси при помощи редуктора 15, который получает вращательное движение от вала отбора мощности через карданную передачу 8. Подъем и опускание стрелы рукоятки и ковша осуществляется силовыми гидроцилиндрами 7,9 и 10. Гидроцилиндр наклона 7 поворачивает стрелу относительно микропогрузчика, гидроцилиндр 9 сгиба — рукоятку относительно стрелы, а гидроцилиндр 10 — ковш относительно рукоятки.

Загрузка и разгрузка бункеров, раздача корма животным, перемещение и транспортировка различных грузов (сена, навоза, удобрений, кормов и др.) в малогабаритных животноводческих помещениях осуществляется микропогрузчиком (см. рис. 1.3), оборудованным ковшом грузоподъемностью до 300 кг. Ковш 5 погрузчика шарнирно навешивается в передней части микропогрузчика при помощи рукояти 2. Подъем и опускание ковша вместе со стрелой осуществляется гидроцилиндрами 4. Ковш поворачивается вокруг стрелы гидроцилиндром 1. Рукоять шарнирно крепится к двум подъемным рычагамЗ, шарнирно соединенным со стойками.

Для подъема и перемещения твердых материалов, бревен, тюков сена, контейнеров с овощами и других работ применяется погрузчик с вильчатым захватом (рис. 6.13, в), который включает в себя вилы 17 и стойку 16. Навешивается захват на подъемный механизм микропогрузчика. Грабли (рис. 6.13, г) предназначены для сгребания сена и свежескошенной травы, ее ворошения в прокосах и оборачивания валков. При необходимости ковш экскаватора на микропогрузчике можно заменить -клещевым захватом (рис. 6.13, д). Такой захват состоит из двух поворотных челюстей (лап) 19 и 20, первая из которых шарнирно закреплена на стойке 21 и управляется гидроцилиндром 18. Клещевым захватом особенно удобно работать при погрузке и разгрузке круглого леса и пакетов досок, а также других подобных грузов.
