6.2. ПОЧВООБРАБАТЫВАЮЩИЕ ОРУДИЯ ДЛЯ  МИНИ-ТРАКТОРОВ

При вспашке мелкоконтурных участков широко используются так называемые оборотные плуги (рис. 6.4, см. вклейку; см. рис. 2.5, поз. 5), что позволяет избавиться от обработки почвы загонным способом (по кругу). В конце гона при работе с таким плугом корпус плуга перекидывают на другую сторону и продолжают работу встречными рядками (рис. 6.5).

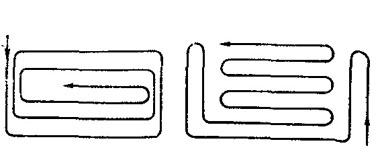

Рис. 6.5. Методы обработки почвы: загонный (слева) и встречными рядками (справа)

Устройство плуга входящего в систему мотоблока «Мепол-Терра»

Рассмотрим более подробно устройство подобного плуга на примере входящего в систему мотоблока «Мепол-Терра» оборотного плуга РО-18 (рис. 6.6). Стойка 1 плуга отлита из ковкого чугуна и имеет по два плеча спереди и сзади, расположенных под углом 90° один к другому. На задние плечи смонтированы два рабочих корпуса: правый и левый. Каждый из них состоит из стойки 5, отвала с лемехом 3 и полевой доски 2. На передние

плечи установлены черенковые ножи 4. На тяжелых почвах эти ножи разрезают и отделяют пласт, который затем оборачивает отвал, облегчая работу основного корпуса плуга. Правильно установленный черенковый нож должен быть выше острия лемеха на 30 мм. На каменистых почвах черенковый нож устанавливают ниже лемеха, чтобы выполнить дополнительную роль предохранителя лемеха.

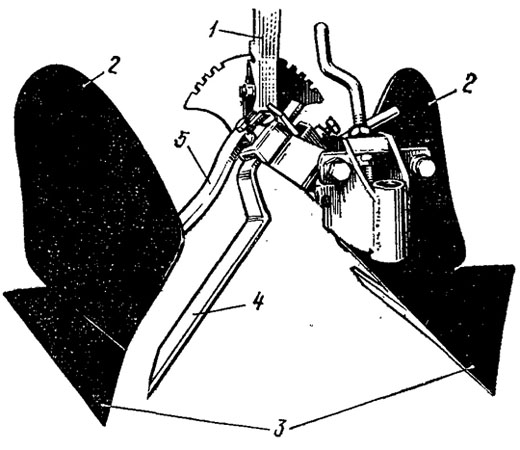

Рис. 6.6. Плуг оборотный РО-18 для мотоблока «Мепол-Терра»

На передней поверхности стойки плуга имеется еще одно плечо, на котором установлены фиксирующий палец с йружиной и рукояткой. В средней части стойки проходит поворотный палец со срезанными краями, который служит для крепления к механизму настройки рабочего орудия. На поворотном плече наварен фланец с Двумя отвальными канавками, в которых выполнены установочные упоры. В упорах имеются канавки, в которые входит фиксирующий стержень, ограничивающий установленное крайнее положение рабочих корпусов.

Присоединение оборотного плуга к мотоблоку осуществляется посредством универсального навесного устройства и механизма настройки рабочего орудия. Навесное устройство состоит из двух держателей, изготовленных из полосовой стали. С одной стороны к навесному устройству приварена вилка, снабженная шкворнем с цепочкой и

шплинтом. К вилке навесного устройства присоединяется механизм настройки рабочего орудия, который служит для присоединения оборотного плуга, зубовых борон и лапчатого культиватора.

Механизм настройки рабочего орудия (рис. 6.7) состоит из переднего 1, среднего 6 и заднего 4 корпусов. Передний корпус 1 имеет вертикальное отверстие для соединения с вилкой навесного устройства. Средний 6 и передний 1 корпуса соединены установочным винтом 2 с плечом, управляющим механизмом настройки 3 в продольном направлении. К задней части механизма настройки посредством болта 5 присоединяется задний 4 корпус с плечом. К плечу заднего корпуса прикреплен механизм настройки, который другим концом ввинчивается в резьбовую часть плеча среднего корпуса.

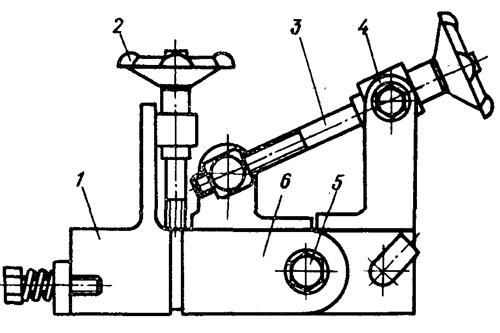

Рис. 6.7. Механизм настройки рабочего орудия мотоблока «Мепол-Терра»

Регулировочный (установочный) винт управляет механизмом настройки в поперечном направлении. Вращением регулировочного винта можно установить желаемое положение для точной установки оборотного плуга, зубовых борон и лапчатого культиватора. На лапках механизма настройки рабочего орудия имеются два опорных винта, которые настраиваются таким образом, чтобы механизм настройки мог отклоняться в стороны на 6—8 мм.

Основное место среди активных рабочих органов почвообрабатывающих орудий занимают так называемые почвенные фрезы. В этом случае резание почвы производится несколькими ножами, закрепленными на каждом из вращающихся дисков. Некоторое число установленных на

одном валу звездочек (дисков) составляет фрезерный барабан 13 (см. рис. 1.15). Крепление ножей на дисках барабана выполняется таким образом, чтобы имелась возможность легко заменить сломанный нож. Фрезерные агрегаты имеют высокую маневренность, что предопределяет их широкое использование на мелкоконтурных участках и объектах защищенного грунта. Движение ножей относительно почвы происходит по сложной траектории и складывается из поступательного движения фрезы вместе с агрегатом и вращательного ее движения.
