Трактор ДТ-175С. ТЕКУЩИЙ РЕМОНТ ЭЛЕКТРООБОРУДОВАНИЯ

Трактор ДТ-175С. ТЕКУЩИЙ РЕМОНТ ЭЛЕКТРООБОРУДОВАНИЯ

Приборы электрооборудования проверяют и регулируют на стенде КИ-8927 или с помощью переносного вольтамперметра КИ-1093.

Ремонт генератора и стартера. Основные возможные дефекты генератора: износ подшипников качения или втулок роторов

и якорей, повреждение изоляции, обрывы или распайки провода, замыкание проводов между собой и на «массу».

Генераторы и стартеры, подлежащие ремонту, после их наружной очистки разбирают на поворотном столе (рис. 132). Разобранные детали и сборочные единицы с проводами и обмотками протирают ветошью, смоченной в бензине, продувают сжатым воздухом и сушат в шкафу при температуре не более 100 °С. Другие детали промывают в горячих растворах моющих препаратов или в керосине. Затем детали дефектуют.

Наиболее возможные дефекты ротора генератора: потеря магнитных свойств, задиры и трещины магнита, износ посадочных мест под подшипники, износ или повреждение резьбы и шпоночной канавки под шкив, изгиб ротора. Ротор выбраковывают при трещинах и отколах магнита площадью более 1 см2.

Степень намагниченности магнита ротора определяют магнитомером МД-4. Намагниченность должна быть не менее 220 мкВб. При необходимости ротор подмагничивают на специальном приборе, как и ротор магнето. Посадочные места под подшипники восстанавливают накаткой, электромеханической обработкой, хромированием или осталиванием и шлифуют под нормальный размер. Остальные дефекты устраняют традиционными способами.

В стартерах чаще всего наблюдаются неисправности, возникающие в обмотках возбуждения, якорях, щеткодержателях и механизме привода стартера. В обмотках возбуждения могут быть обрывы и повреждения изоляции (межвитковое замыкание и на «массу»), которые выявляют с помощью контрольной лампы, не снимая обмотки возбуждения с полюсов корпуса (рис. 133, а и б).

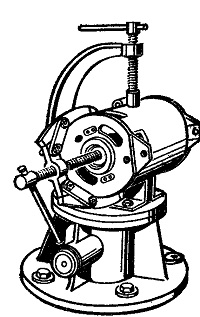

Рис. 132. Разборка генератора на поворотном столе.

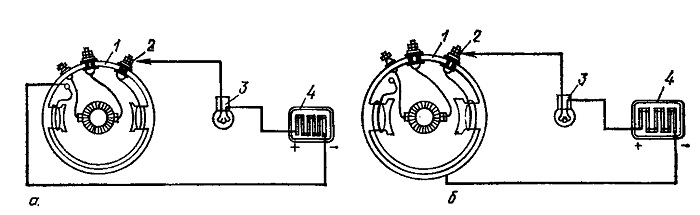

Рис. 133. Проверка обмотки возбуждения генератора:
а — на обрыв; б — на повреждение изоляции; 1 -генератор; 2 - изолированная клемма» 3 ~ лампа; 4 — аккумуляторная батарея.
