Газобалластные насосы
На практике часто приходится откачивать влажный воздух или смесь воздуха
с другими легко-конденсируемыми парами. Рассмотренные ранее конструкции
вращательных насосов с масляным уплотнением не пригодны для откачки
парогазовых смесей, так как при большом коэффициенте сжатия,
определяемом как отношение максимального объема камеры всасывания к
минимальному объему камеры сжатия в момент выхлопа, водяные пары
конденсируются в воду даже при незначительном их парциальном давлении в
смеси. Сконденсированная вода остается в насосе, а через выхлопной
клапан выталкивается лишь влажный воздух. По мере работы насоса в
рабочей камере накапливается вода, которая перемешивается с маслом и
образует эмульсию Эмульсия проникает в камеру всасывания, испаряется и
вновь загрязняет откачиваемый объект парами воды. Кроме того, вода
окисляет рабочие поверхности, что способствует осмолению масла к
преждевременному выходу насоса из строя.

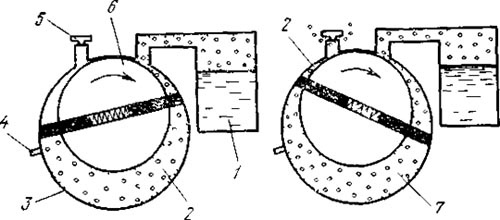

Рис 37 Схема работы газобалластного
пластинчато-роторного
насоса
1 — откачиваемый объект. 2 —камера, 3 — насос 4 — газоопасное
устройство, 5 — выхлопной клапан, 6 — ротор 7 — камера сжатия
Чтобы обеспечить откачку парогазовых смесей вращательными насосами с масляным уплотненней, необходимо оснастить их газобалластными устройствами для впуска определенных порции сухого воздуха в камеру сжатия. Для примера рассмотрим принцип работы пластинчато-роторного насоса с газобалластным устройством (рис. 37). В насос 3, оснащенный газобалластным устройством 4, поступает парогазовая смесь из откачиваемого объекта 1. Газобалластное устройство 4 на рисунке условно показано как отверстие в корпусе насоса. При вращении ротора 6 камера 2 изолируется от входного патрубка насоса и сообщается с отверстием, через которое впускается воздух. В результате впуска воздуха парциальное давление газа в парогазовой смеси возрастает. Количество впускаемого балластного воздуха должно быть таким, чтобы парциальное давление пара в смеси к концу процесса сжатия было меньше давления насыщения. К концу процесса сжатия отверстие отсекается от камеры 2 и парогазовая смесь выталкивается в окружающую атмосферу через выхлопной клапан 5. Пар в данном случае не конденсируется, так как выхлопной клапан открывается при .меньшем коэффициенте
сжатия. В этот момент от входного патрубка
изолируется камера сжатия 7 и в ней протекают процессы, аналогичные
вышеописанным.
Газобалластные устройства выпускаемых промышленностью насосов имеют
дозирующие вентили, которые позволяют регулировать количество
подаваемого балластного газа.
Технические характеристики пластинчато-роторных газобалластных насосов
единой серии приведены в табл. 11.
