МЕХАНИЧЕСКИЕ ВАКУУМНЫЕ НАСОСЫ

Откачивающее действие механических вакуумных насосов основано на изменении объема рабочей камеры, в процессе которого газ засасывается в рабочую камеру, изолируется от входного патрубка, сжимается и выталкивается в окружающую атмосферу или в следующую ступень откачки.

Вращательные многопластинчатые насосы

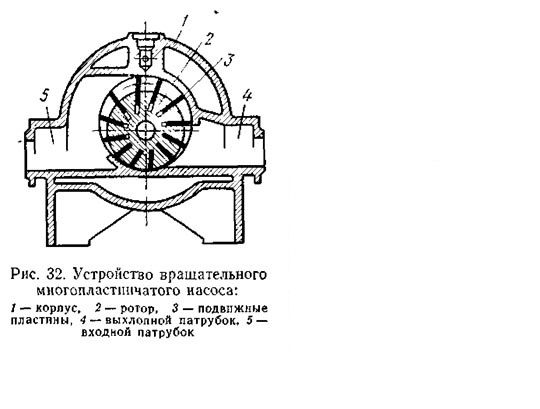

Устройство вращательного многопластинчатого насоса показано па рис. 32. В корпусе 1 насоса вращается эксцентрично расположенный ротор 2, в пазы которого установлены подвижные пластины 3. При вращении ротора пластины плотно прижимаются под действием центробежной силы к цилиндрической поверхности корпуса и делят пространство между ротором и корпусом на ячейки с изменяющимися объемами. Ячейки левой половины насоса увеличивают свой объем при вращении ротора по часовой стрелке, и в них через входной патрубок 5 засасывается газ из откачиваемого объекта. После прохождения верхнего среднего положения объем ячеек начинает уменьшаться, а находящийся в них газ сжимается и выталкивается через выхлопной патрубок 4 в окружающую атмосферу Корпус насоса и опоры ротора охлаждаются водой. В рабочий объем насоса подается небольшое количество масла для смазки трущихся поверхностей.

Промышленность выпускает такие насосы в двух исполнениях:

одно­ступенчатом (РВН) и двухступенчатом (ДРВН) со скоростью откачиваю­щего действия при атмо­сферном давлении J00-- 1200 л/с и предельным давлением 2-10³—2,66-10³ Па.

Вращательные много­пластинчатые насосы мо­гут быть использованы для откачки неагрессивных газов из больших объемов до давления не ниже 2-10³ Па.
