содержание ..
20
21
22
23
24
25
26
27
28
29 30 ..
СПАИ С КВАРЦЕВЫМ СТЕКЛОМ
В зависимости от вида использованного сырья кварцевые стекла
подразделяются на три группы: 1) прозрачное кварцевое стекло; 2)
непрозрачное кварцевое стекло (выплавляется из кварцевого песка); 3)
кварцевое стекло из искусственного кремнезема.
По сравнению с обычными стеклами кварцевые стекла отличаются
стабильностью физико-химических свойств при высоких температурах,
высокой термостойкостью и химической устойчивостью, а также хорошими
диэлектрическими и оптическим» свойствами.
Стабильность физико-химических свойств при высоких температурах
обусловлена тем, что кварцевое стекло не содержит примесей, разрыхляющих
его структуру. Однако максимальная рабочая температура для этого стекла
не превышает 1000° С, так как длительная обработка его при температуре
порядка 1200° С приводит к кристаллизации. В результате кристаллизации
прозрачное кварцевое стекло приобретает молочный цвет.
Несмотря на низкое значение КТР кварцевого стекла (5,8-10~7), можно
получить согласованные спаи. Для этого применяют переходные стекла с
постепенно изменяющимися значениями КТР. Число переходных стекол в таком
спае обычно не менее пяти.
Согласованные спаи молибденовых и вольфрамовых стержней с кварцевым
стеклом можно осуществить с помощью следующей серии переходных стекол:
кварц-П5-П7-П2-ПЗ-П15 (пирекс) —вольфрам кварц-П5-П7-П2-ПЗ-П15 — № 123 —
молибден Составы и основные свойства приведенных серий переходных стекол
представлены в табл. 5.
Спаи с переходными стеклами дороги, имеют
сравнительно большую длину и недостаточно надежны при больших тепловых
нагрузках. Помимо согласованных спаев, при помощи переходных стекол
могут быть получены и несогласованные спаи: ленточные с W, Мо и Та,
бусинковые с W и Мо и окошечные.

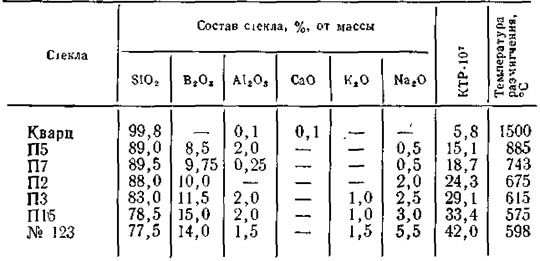

Составы и свойства переходных стекол
содержание ..
20
21
22
23
24
25
26
27
28
29 30 ..
|
