6.5. ГРУЗОЗАХВАТНЫЕ УСТРОЙСТВА СТРОИТЕЛЬНЫХ ПОДЪЕМНИКОВ
268. Назначение полуавтоматического стропа
Полуавтоматический строп (рис. 65) служит для быстрой строповки и расстроповки груза 3, без поднятия к узлу зацепки. Его используют в гибких и в жестких стропах. Полуавтоматический строп 1 оснащен замком 2, представляющим собой скобу 5 из круглой стали с вваренной в нее распоркой 6. На обоих концах 10 скобы расположены проушины 4 для запорного штифта 9. К одной проушине прикрепляют обойму 7 с пружиной. Для расстроповки полуавтоматического стропа натягивают тросик 8. Пружина сжимается, а запорный штифт 9 выходит из зева скобы 5 и освобождает строп 1. Груз 3 освобождается.

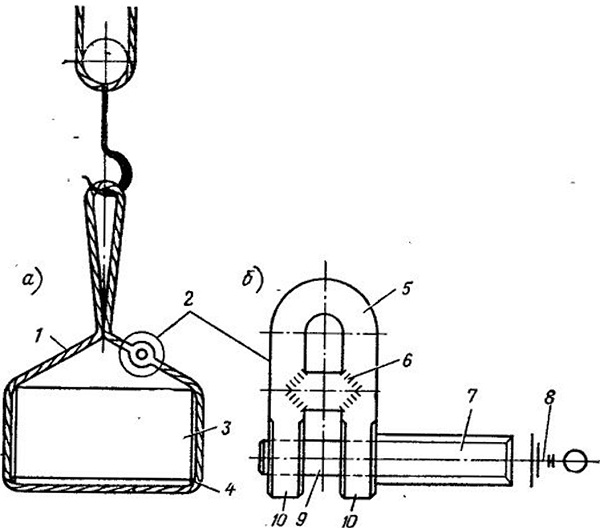

Рис. 65. Полуавтоматический строп а- схема строповки груза: б — строповой полуавтоматические замок
