245. Какие основные требования предъявляют к лебедкам строительных подъемников?
Лебедки — составная часть канатного механизма
подъема груза — делятся на барабанные с одним или двумя барабанами и с
канатоведущим шкивом. По типу привода лебедки, применяемые в
строительстве, бывают с электрическим приводом и ручные. К лебедкам
строительных подъемников с электрическим приводом предъявляют следующие
требования: вал электродвигателя лебедки должен иметь жесткую
кинематическую связь с валом подъемного механизма (лебедки); лебедка
должна быть снабжена электромеханическим тормозом замкнутого типа,
автоматически останавливающим подъемник при выключении электрического
тока; канатоемкость барабана лебедки должна быть рассчитана на укладку
не менее полутора
запасных витков каждого закрепленного на барабане каната при наинизших
рабочих положениях кабины, не считая витков, находящихся под зажимным
устройством. Барабаны должны иметь реборды и возвышаться над верхним
слоем навитого каната на высоту, равную не менее одного диаметра каната;
выносные лебедки для подъемников должны быть установлены в закрытых
помещениях (будках) с дощатым полом; канаты от лебедки, проложенные по
земле, следует закрыть или оградить.
Наиболее распространены однобарабанные лебедкн Т-224В и Т-66Е с
цилиндрическими редукторами. Лебедка Т-66Е установлена на подъемниках
ТП-9, ТП-12, С-598А. Однобарабаннаи лебедка Т-66Е (рис. 62) состоит из
опорной рамы, барабана, редуктора, электродвигателя, колодочного тормоза
и злектропусковой аппаратуры. Редуктор цилиндрический двухступенчатый
типа РЦД-250-16-4 с передаточным числом 24,6.

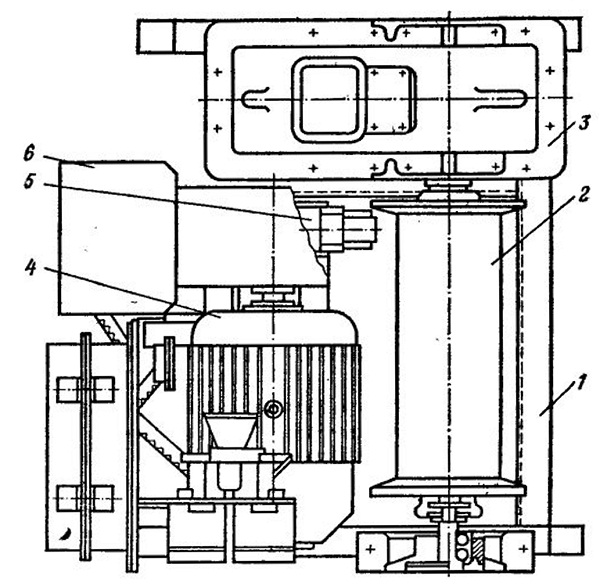

Рис. 62. Конструктивная схема однобарабанной
лебедки Т-66Е
1 — опорная рама; 2 —барабан; 3 —редуктор: 4 — электродвигатель; 5 —
колодочный тормоз; 6 — электропусковая аппаратура
