Машины непрерывного транспортирования на карьерах


В карьерах и на предприятиях для перемещения сыпучих и однородных штучных грузов на небольшие расстояния применяют машины непрерывного транспорта, которые подразделяются на машины с тяговым органом (ленточные, пластинчатые и ковшовые конвейеры) и без тягового органа (винтовые, вибрационные конвейеры и пневмотранспортные устройства).
Для перемещения нерудных строительных материалов применяют следующие машины: – ленточные конвейеры (рис. 115, а) для транспортирования сыпучих материалов и грузов в горизонтальном положении; – пластинчатые конвейеры (рис. 115, б) для транспортирования крупнокусковых материалов, а также штучных грузов в горизонтальном и наклонном направлениях; – ковшовые конвейеры (рис. 115, в) для транспортирования сыпучих, а также мокрых и вязких материалов в горизонтальном, наклонном и вертикальном направлениях; – винтовые конвейеры (рис. 115, г) для транспортирования материалов в вертикальном или наклонном направлениях; – роликовые конвейеры (рис. 115, д) для транспортирования сыпучих материалов; – вибрационные конвейеры (рис. 115, е); – пневмотранспортные устройства (рис. 115, ж) для транспортирования на небольшие расстояния примерно до 25 м порошкообразный или пылевидный материал.


Большое распространение получили ленточные конвейеры (рис. 116), состоящие из гибкой бесконечной ленты, огибающей приводной барабан, вращаемый электродвигателем через редуктор и натяжной барабан. В пролете гибкая лента опирается на роликовые опоры, которые установлены с определенным интервалом на раме.

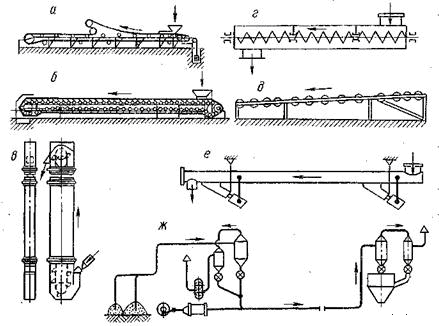

Рис. 115. Схемы транспортирующих машин, применяемых в строительстве: а — ленточного конвейера; б — пластинчатого конвейера; в —ковшового конвейера (элеватора); г—винтового конвейера; д — роликового конвейера; е — вибрационного конвейера; ж — пневмотранспортного устройства

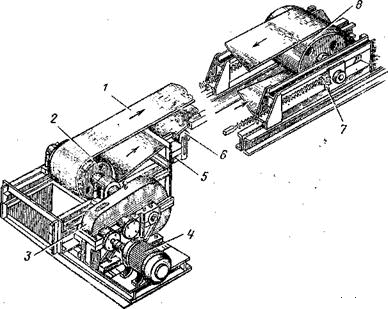

Рис. 116. Ленточный конвейер:
1 — лента; 2 — приводной барабан; 3 — редуктор; 4 — электродвигатель; 5 — рама; 6 — роликовая опора; 7 — натяжное устройство; 8 — барабан

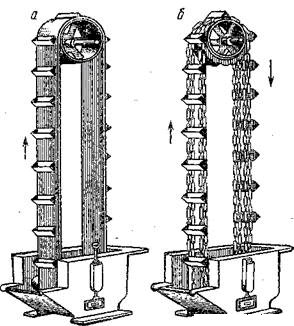

Рис. 117. Элеваторы:
а — ковшовый ленточный; б — ковшовый цепной

Ленточные конвейеры могут быть передвижные и стационарные. Для перемещения сыпучих материалов в вертикальной плоскости применяют ковшовые элеваторы (рис. 117)—дешевые, простые и высокопроизводительные машины (до 360 м3/ч) с подачей насыпного груза на высоту (до 50 м). Такие элеваторы могут применяться для подачи цемента, песка (рис. 117, а), гравия и щебня (рис. 117, б). Разгрузка ковшей бывает центробежной и самотечной. Центробежная разгрузка применяется в быстроходных элеваторах при транспортировании материалов со скоростью движения ковша 1—2 м/с, а самотечная разгрузка применяется при скорости элеватора 0,4—1 м/с, когда насыпной материал высыпается из ковша под действием силы тяжести.
