Карьерные машины для сортировки (грохочения)
каменных материалов
Процесс разделения дробленой каменной смеси или гравия на требуемые
сорта (фракции) по крупности называется сортировкой, или грохочением.
Различают механический, гидравлический, воздушный и магнитный способы
грохочения. Широкое применение находит механический способ сортировки с
помощью грохотов, снабженных просеивающей поверхностью в виде сит, решет
и колосников. Сортировка в этих машинах осуществляется относительным
движением зерен сортируемого материала по ситу (решету), что
обеспечивается или движением материала по неподвижному ситу (решету),
или движением сита (решета). Основными показателями грохочения являются
производительность и качество, что определяется многими факторами:
удельным весом сортируемого материала, его крупностью, толщиной
сортируемого слоя, формой и площадью сита, расположением его отверстий,
а также влажностью материала
Грохоты классифицируют: – по характеру действия — неподвижные (с рабочим
органом в виде колосниковых решеток) и подвижные (у которых рабочим
органом, ситам или решеткам сообщается принудительное движение); – по
виду и форме просеивания — колосниковые, валковые, плоские и барабанные
(цилиндрические).
Плоские грохоты в зависимости от характера движения рабочего органа
разделяются на две группы: на качающиеся и на вибрационные. Благодаря
жесткой кинематической связи с движущим механизмом-эксцентриком в
качающихся грохотах рама сита (решета) совершает принудительное
возвратно-поступательное движение. Сила инерции, жесткость пружин,
величина движущихся масс определяют в вибрационных грохотах
колебательные движения (вибрацию), при этом между источником колебаний и
рамой отсутствует жесткая кинематическая связь.
Качающиеся плоские грохоты могут быть с прямолинейным или круговым
качанием подвижной рамы и с качанием по окружности в вертикальной
плоскости.
Плоские вибрационные грохоты по типу вибромеханизмов разделяются на
эксцентриковые, инерционные и электромагнитные, а по форме траектории
движения рабочей части — на грохоты с направленными и замкнутыми
(круговыми и эллиптическими) колебаниями. По расположению рабочих
поверхностей плоские грохоты могут быть горизонтальными и наклонными.
При сортировке материала на несколько фракций в одном грохоте применяют
несколько сит, которые могут располагаться по последовательной схеме —
способ грохочения от мелкого к крупному, по параллельной схеме в разных
плоскостях — грохочение от крупного к мелкому и по комбинированной
схеме.
Наиболее широкое распространение получили вибрационные грохоты, которые
подразделяются на гирационные (эксцентриковые), инерционные наклонные и
инерционные горизонтальные. Основным рабочим органом грохотов является
просеивающая поверхность, которая должна быть износостойкой и в процессе
работы сохранять неизменный размер отверстий. Основные виды просеивающих
поверхностей составляют: проволочные плетеные или сварные сита, листовые
перфорированные решета и параллельные колосники. Точную сортировку
обеспечивают плетеные и сварные сита с квадратными отверстиями и
штампованные листовые сита. Менее точная сортировка получается при
применении сит щелевидных и с прямоугольными отверстиями. При
изготовлении сит проволоку или каннелируют, или оставляют прямой. При
обезвоживании различных материалов применяют шпаньтовые сита.

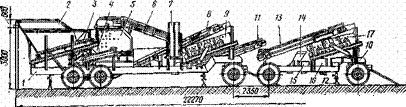

Рис. 113. Передвижная дробильно-сортировочная установка
