Схема устройства для теплой промывки
крановых котлов
Принципиальная схема устройства для теплой
промывки крановых котлов показана на рис. 23.
К теплой промывке котла приступают сразу же после спуска из него
воды. Для этого открывают все люки и пробки, включая и лазовый
люк. Промывка ведется теплой водой с температурой 35—40°С при
давлении не менее 5 кгс/см2. Для этой цели открывают вентиль на
трубе, подводящей воду из бака промывочной воды к насосу, и
закрывают вентиль у фильтра. Промывочная вода подается насосом
по трубопроводу к нагнетательной колонке. К этой колонке
привертывают промывочный прорезиненный гибкий шланг с
наконечником, который может быть введен в любой промывочный люк
котла, и струя воды будет попадать в те места котла, где
необходимо смыть накипь.

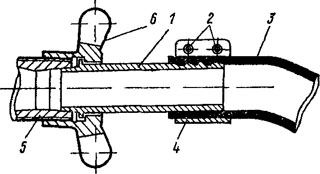

Промывочный рукав снабжен с одного конца коротким наконечником с
гайкой, с помощью которой присоединяется к отростку колонки

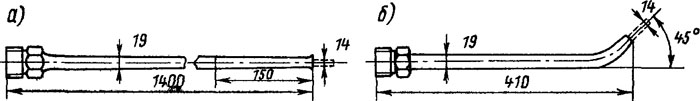

(рис. 24). Применяются прямые промывочные наконечники (рис. 25,
а) и изогнутые (рис. 25, б), а также прямые с боковым
отверстием. Выбор
формы наконечника зависит от условий промывки различных частей
котла.
Котлы кранов промывают в следующем порядке: грязевое
кольцо, где отлагается наибольшее количество шлама, огневая
трубчатая решетка, шуровочное кольцо и топка, цилиндрическая
верхняя часть, повторно огневая трубчатая решетка и грязевое
кольцо. Промывка ведется до полного удаления из котла накипи и
шлама. Для лучшей очистки стенок от накипи применяют стальные
скребки и крючки.
Все части котла после промывки должны быть совершенно чистыми.
Качество промывки проверяют машинист крана, работник
лаборатории, мастер или бригадир по ремонту кранов. Сдает
промытый котел заведующий промывкой, а в его отсутствие —
старший промывальщик.
Особое внимание при осмотре котла обращают на места, где в
процессе работы происходит наибольшее скопление накипи, а
именно: на нижние части огневой коробки, грязевое кольцо,
огневую решетку.
Результаты осмотра с оценкой состояния парового котла после
промывки записывают в книгу работы парового котла (форма
ЯКУ № 2).
После окончания теплой промывки и осмотра ставят все люки,
пробки и котел наполняют через впускной кран чистой водой
температурой 35—40°С. После холодной промывки и во всех случаях
охлаждения котла при наполнении его водой необходимо, чтобы
температура стенок котла и наполнительной воды имела разность не
больше 10°С. Котел наполняют водой до низшего уровня. Когда
применяют паровую (безогневую) заправку, котел водой не
заполняют.
На огневую заправку при обычном огневом способе затрачивается до
2 ч; за 30 мин Может быть заправлен котел при паровой (безогневой)
заправке. В этом случае используется пар от котельной, паровоза
или горячего парового крана.
На каждой промывке тщательно осматривают стенки котла, огневую и
дымовую решетки, дымогарные и кипятильные трубы, а также все
доступные для осмотра заклепочные и сварные швы. При этом
проверяют также состояние контрольных пробок, колосниковой
решетки, мест постановки люков, пробок и арматуры. Цель осмотра
— выявление и своевременное устранение всех неисправностей для
обеспечения бесперебойной работы крана.
