§ 6. АРМАТУРА И ГАРНИТУРА ПАРОВОГО КОТЛА

Клапанный регулятор парового котла

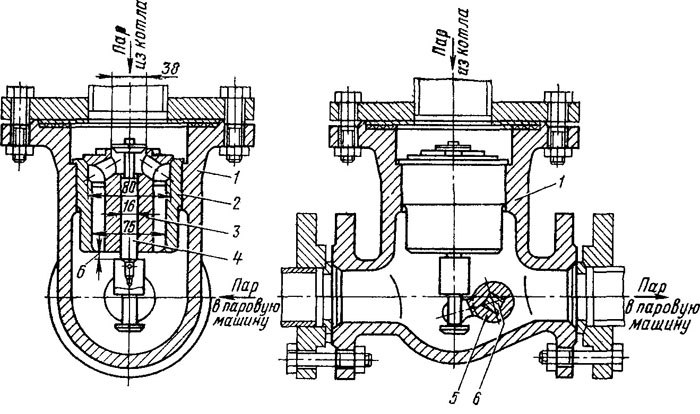

Клапанный регулятор (рис. 18) состоит из чугунного трехфланцевого корпуса 1 с запрессованным в него седлом 2. Внутри седла помещен большой клапан 3, в котором размещен малый клапан 4. Уплотнение клапанов достигается посадочными коническими притертыми поверхностями. Поперек корпуса регулятора проходит валик, имеющий в качестве опор специальные штуцера, ввинченные в корпус и снабженные сальниками. На внешнем конце валика сделан квадрат, на который садится поводковый рычаг, а в средней части на валик 6 посажен кулачок 5. Своей вилкой кулачок опирается на заплечики хвостовика малого клапана. При повороте поводкового рычага валик регулятора приводит в движение кулачок, который первоначально поднимает малый клапан 4, а когда хвостовик этого клапана дойдет до упоров большого клапана, последний так же начнет открываться.


Для открытия малого клапана требуется незначительное усилие, а большой клапан открывается, когда под ним будет уже

находиться пар под давлением, в силу чего он окажется разгружен и усилие для его открытия потребуется меньше.
