§ 6. АРМАТУРА И ГАРНИТУРА ПАРОВОГО КОТЛА

Свисток парового котла

Свисток на паровом котле установлен для подачи сигналов при работе краном. В зависимости от количества резонирующих камер свистки могут быть однозвучными, двухзвучными или трехзвучными, причем свистки многозвучные дают более ровный и устойчивый звук.

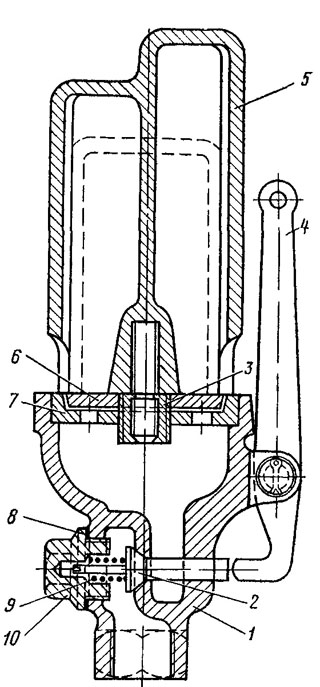

Рис. 20. Свисток паровой:
1 — корпус; 2 —клапан; 3 — хвостовик резонатора; 4 — рычаг, 5 — колпак резонатора; 6 — верхний диск; 7 — нижний диск; в — прокладка; 9 — пружина клапана, 10 — пробка

 На рис. 20 показан трехзвучный паровой свисток. Он состоит из чугунного корпуса 1 с клапанным устройством и двух дисков — верхнего стального 6 и нижнего бронзового 7, образующих между собой кольцевую щель. Сверху корпус накрыт колпаком-резонатором 5, сделанным в виде чугунной отливки, образующей три различные по объему камеры. Колпак в нижней части имеет три полукруглых окна, края которых являются рассекающими кромками. При открытии клапана пар через кольцевую щель бьет сильной струей и, встречая на своем пути рассекающие кромки резонатора, дает звуковой эффект, усиливающийся резонирующим колпаком. Вследствие наличия трех различных по размерам камер звук свистка получается достаточно мощным, ровным и многотонным.

Приборы арматуры могут быть установлены на котел посредством чечевичных колец, штуцеров или с помощью фланцевых соединений с прокладками из паронита. На цилиндрической части котла вблизи водомерного стекла должны быть выбиты следующие клейма: наименование завода-изготовителя, номер котла по списку завода, год постройки котла, рабочее давление (кгс/см2).

Кроме того, на каждом котле должна быть прикреплена металлическая табличка с указанием регистрационного номера (выбивается после регистрации котла в инспекции), номера котла по списку завода, завода-изготовителя, года постройки котла, рабочего давления (кгс/см2).
