Прицепная валковая жатка ЖРС-4,9А

Жатка ЖРС-4.9А предназначена для раздельной уборки зерновых культур. Ее агрегатируют с тракторами МТЗ-5Л, МТЗ-М, МТЗ-50, МТЗ-52, Т-40 и Т-40Д, которые имеют выносные раздельно управляемые гидроцилиндры.

Жатка состоит из платформы, ременно-планчатых транспортеров, режущего аппарата, мотовила, механизма передачи, транспортного устройства, механизма управления жаткой, левого и правого ходовых колес, спицы.

Управление жаткой (регулировка высоты среза, установка мотовила по высоте) гидравлическое и осуществляется трактористом на ходу агрегата.

Хлеб скашивают загонным способом.

Платформа жатки состоит из рамы, опирающейся на два пневматических колеса — левое размером 170—406 (6X16) и правое — 150—406 (5,5X16) с винтовыми механизмами подъема ветрового щита и каркаса передаточного механизма.

Давление воздуха в шинах: левого колеса—0,21 МПа (2,1 кгс/см2), правого — 0,17 МПа (1,7 кгс/см2)

Режущий аппарат нормального резания такой же, как на хедерах самоходных зерноуборочных комбайнов.

Мотовило жатки эксцентриковое, универсальное, пятилопастное или планчатое.

Привод рабочих органов осуществляется от вала отбора мощности трактора на распределительный вал жатки при помощи дву4 валов (переднего и заднего) с универсальными шарнирами и промежуточной опорой. Задний вал телескопический.

Позади ветрового щита (рис. 126) на распределительном валу установлен трехручьевый шкив. Два клиновых ремня 2 передают вращение валу 3 привода ножа и один 4-коническому редуктору привода мотовила и ведущему валу 5 малого (левого) транспортера-

От конического редуктора вращение валу мотовила передается цепью.

Со второго ручья шкива вала малого транспортера вращение клиновым ремнем 11 передается контрприводу ведущего вала большого (правого) транспортера. От контрпривода на ведущий вал большого транспортера вращение передается цепью.

Механизм управления жаткой имеет два выносных гидроцилиндра, входящих в комплект трактора. Один из них устанавливают на снице и соединяют с рычагом, имеющим тягу, связанную с каркасом передаточного механизма жатки. С выдвижением штока гидроцилиндра изменяются угол наклона платформы к горизонту и высота среза.

Второй гидроцилиндр устанавливают на платформе жатки под левой поддержкой мотовила и соединяют с ней шток гидроцилиндра. Выдвижением штока регулируют высоту подъема мотовила.

Левая поддержка мотовила соединена с правой тросовой тягой.

Операции по сборке и установке мотовила и ременно-планчатого транспортера такие же, как и на жатках ЖВН-6, ЖНС-6-12 и Других валковых жатках.

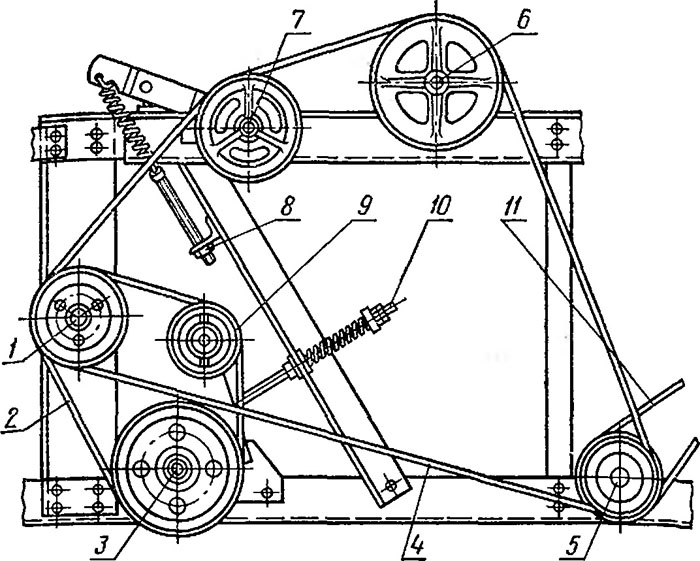

рис. 126. Установка приводных ремней и натяжных устройств жатки
ЖРС-4.9А:
1 — распределительный вал: 2 — клиновой ремень длиной 1303 мм; 3 — вал привода ножа; 4 — ремень В 3150 ГОСТ 10286—62; 5 — ведущий вал малого (левого) транспортера; 6 — вал конического редуктора; 7 и 9—натяжные шкивы; 8 и 10 — винтовые тяги; 11 — ремень В-7100 ГОСТ 10286 —62.
