Навесная валковая жатка ЖВН-6
Навеска жатки ЖВН-6 на комбайны нива, Колос, Сибиряк
Убеждаются в том, что рычаги блоков пружин
уравновешивания соединены болтами с квадратной трубой на наклонном
корпусе, как это обозначено позицией 7 на рисунке 19. Натягивают с обеих
сторон пружины уравновешивающих блоков равномерно до длины 670 мм.
Поворачивая винты регулируемых опор, устанавливают наклонный корпус так,
чтобы фланцы корпусов подшипников на верхнем приводном валу наклонного
корпуса находились на уровне кронштейнов передних стоек молотилки. Винты
можно вывертывать лишь до контрольных отверстий на их резьбовой части.
Подкатывают молотилку к жатке, заводят фланцы в кронштейны, надевают
хомуты и закрепляют каждый из них болтами, подложив под головки болтов
пружинные шайбы.
Присоединяют гидроцилиндры подъема жатки, закрепленные на кожухе моста
ведущих колес к проушинам наклонного корпуса, и надевают ремень привода
жатки на правый шкив верхнего вала наклонного корпуса.
Гидросистему жатки подсоединяют к гидросистеме комбайна и поднимают
жатку с транспортное положение. Перекрывают вентиль подачи масла к
гидроцилиндрам подъема жатки, ставят домкрат под балкой жатки и
устанавливают копирующие башмаки.
С обеих сторон наклонного корпуса удаляют болты крепления рычагов
уравновешивания к квадратной трубе, а опоры жатки переводят в
транспортное положение. Убирают домкрат, открывают вентиль подачи масла
к гидроцилиндрам подъема жатки, опускают жатку на копирующие башмаки и
окончательно регулируют натяжение пружин уравновешивания так, чтобы
давление жатки на почву по концам переднего бруса не превышало 25—30 кг.
При переездах на большие расстояния рычаги блоков пружин уравновешивания
рекомендуется закреплять на квадратной трубе наклонного корпуса
транспортными болтами.

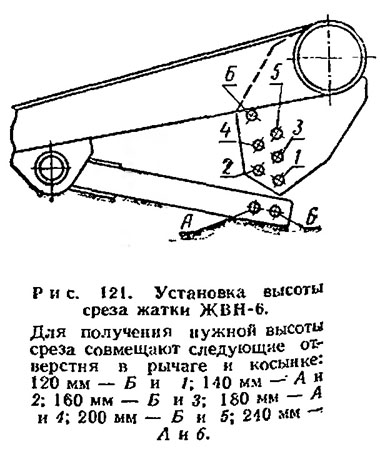

Регулировка высоты среза. Высота среза существенно влияет па
качество уборки. Дозревание зерна, высушивание стеблей и хорошие условия
для работы подборщика обеспечиваются в том случае, если валок
удерживается на стерне на определенном расстоянии от земли. Поэтому в
зависимости от состояния хлебостоя высоту среза регулируют, совмещая
соответствующие отверстия в рычаге копирующего башмака и в косынке,
приваренной к трубе жатки (рис. 121).
Регулировка мотовила. По высоте мотовило регулируют
гидроцилиндрами подъема мотовила. В нижнем крайнем положении между
концами граблин и пальцами режущего аппарата должен быть зазор 20—25 мм.
Регулируют этот зазор перестановкой штоков гидроцилиндров на одно из
крайних отверстий секторов. Частоту
^вращения мотовила регулируют вариатором мотовила.
Гидроцилиндрами и вариатором управляют с рабочего места комбайнера. По
вылету мотовило регулируют вручную, перемещая ползуны опор мотовила по
поддержкам.
Предохранительную муфту регулируют затяжкой пружин на передачу крутящего
момента 120—10 Н -м (12+-1 кгс-м).
Регулировка угла наклона граблин эксцентрикового мотовила и регулировка
режущего аппарата. Аналогичны регулировкам этих сборочных единиц на
шнековых жатках (см. § 12 и 15).
Регулировка редуктора привода ножа. По мере износа зубьев конических
шестерен редуктора регулируют зацепление шестерен, удаляя прокладки
между распорной втулкой и правым подшипником и между шестерней и
передним подшипником редуктора.
Цепные и ременные передачи устанавливают в соответствии с рисунком 122.

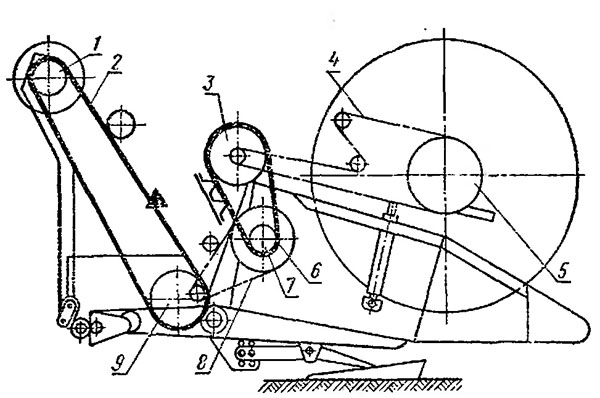

Pис. 122. Схема передач жатки ЖВН-6:
1 — верхний вал наклонного корпуса; 2 — ремень В-3325Т ГОСТ 10280-62; 3
— верхний шкив вариатора; 4 — цепь (шаг 15,873 мм); 5 — мотовило; 6 —
ремень 00313 (32 X 10 X 1450); 7 — нижний шкив вариатора; 8 - цепь (шаг
19,05 мм); 9 — нижний вал наклонного корпуса.
