Навесная сдваивающая валковая жатка ЖНС-6-12
Регулировка механизма переключения редуктора жатки ЖНС-6-12
Нормальная работа механизма переключения зависит от правильности регулировки натяжения пружин 1 и 5 (рис. 125), которые регулируют в
такой последовательности: перемещают передвижную рамку до предела влево, отпускают контргайки 4 н 8 и вращением гаек 2 и 7 устанавливают расстояние между витками пружин 5 — 1,5—2 мм, пружины 1 — 0,5—1 мм, запускают двигатель и на малой частоте вращения коленчатого вала включают рабочие органы; проверяют действие механизма переключения; если редуктор не переключается при левом положении передвижной рамки, то подтягивают пружину 1 если же редуктор не переключается при переводе рамки вправо, то увеличивают натяжение пружины 5. После регулировки надежно законтривают тяги 3 и 6 контргайками 4 и 8 и проверяют натяжение балансирных пружин. Для этого перемещают передвижную рамку до предела влево и натяжением правой балансирной пружины устанавливают нормальное давление на почву левого башмака; затем перемещают рамку вправо и натяжением левой балансирной пружины добиваются нормального давления на почву правого башмака.

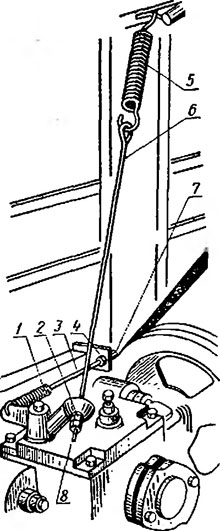

Рис. 125. Регулировка механизма переключения
редуктора:
1 и 5 — проушины; 2 и 7 — регулировочные гайки; 3 и 6 — тяги; 4 и 8 —
контргайки.
Регулировка натяжения приводных ремней жатки ЖНС-6-12
В процессе работы ремни привода жатки
натягиваются автоматически пружиной компенсатора. Если при приложении
усилия 4 кгс на середину нижней (ведущей) ветви стрела прогиба превышает
20 мм, то натяжение ремней увеличивают вывертыванием вилки из нижней
трубы компенсатора.
Натяжение ремня привода транспортера регулируют натяжным шкивом. При
приложении усилия на середине верхней ветви 4 кгс стрела прогиба не
должна превышать 20 мм.
