РАЗДЕЛ 3 ОСНОВНЫЕ РЕГУЛИРОВКИ ЖАТКИ
Регулировка высоты среза зерноуборочных комбайнов Нива, Колос, Сибиряк
В зависимости от состояния убираемой культуры необходимую высоту среза
устанавливают при помощи копирующих башмаков, укрепленных снизу на
корпусе жатки. При уборке короткостебельных или полеглых хлебов высота
среза 50—100 мм, длиниостебельных или с зеленым подгоном — 130—180 мм,
при работе с подборщиком — 100—130 мм.
Для получения нужной высоты среза совмещают соответствующие отверстия в
косынке, приваренной к трубе жатки, и рычаге башмака (рис. 23).

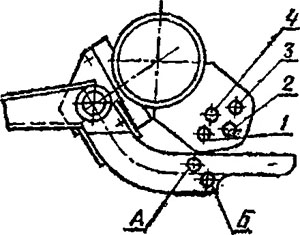

Рис. 28. Установка высоты среза.
Для получения нужной высоты среза совмещают следующие отверстия в рычаге
и косынке: 60 мм — А и 1; 100 мм — Б и 2; 130 мм — А и 4; 180 мм Б и 3.
