Регулировка режущего аппарата зерноуборочных комбайнов Нива, Колос, Сибиряк

Рабочие поверхности пальцевых вкладышей должны находиться в одной плоскости (допускается рихтовка пальцев). Концы сегментов и пальцевых вкладышей должны прилегать друг к другу или иметь зазор в передней части не более 0,8 мм, в задней — в пределах 0,3—1,5 мм (регулируют прокладками между пальцевым брусом и пластиной трения). Зазор между прижимом и сегментом допускается до 0,5 мм и его регулируют прокладками, устанавливаемыми под прижимом.

Свободное перемещение головки ножа в пазах направляющей регулируют перемещением ее по овальным отверстиям на переднем брусе, а при необходимости — постановкой регулировочных шайб между передним брусом и направляющей.

Положение коромысла 12 (рис. 24) регулируют перемещением его по конусным пазам 14 кронштейна при ослабленном болте 15,

добиваясь отклонения назад щек 13 ножа в крайних положениях на 2,5 мм. Средние линии сегментов и пальцев при этом должны совпадать. Если несовпадение превышает 5 мм,, то регулируют длиной шатуна 5.

Для изменения длины шатуна освобождают шпильку 10 и болты 9 и смещают в нужном направлении щечки 7 относительно зубчатых реек 8 шатуна. Во избежание поломки шатуна необходимо обратить внимание на свободное совмещение центров сфер щечек и шарового болта 11 коромысла.

Для этого нож устанавливают в среднее положение, освобождают болты 3 и 4 и медленно поворачивают кривошип 1 на 360°. Благодаря овальным пазам под болтом 4 в головке 2 шатун займет правильное ненапряженное положение, которое фиксируют надежной затяжкой болтов 3 к 4.

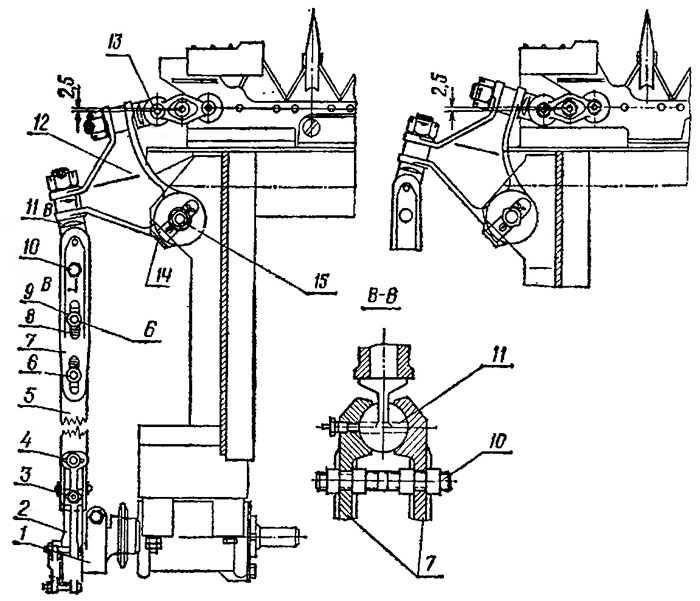

Рис. 24. Привод ножа жатки:
1 — кривошип; 2 - головке; 3, 4, 6, 9, 15 — болты; 5 — шатун; 7— щечки; 8 — зубчатая рейка; 10 — шпилька; 11 — шаровой болт; 12 — коромысло; 13 — щека; 14 — конусные пазы.
