Сборочные операции по жатвенной части зерноуборочных комбайнов Нива, Колос, Сибиряк


Во время разгрузки жатки в хозяйстве устанавливают копирующие башмаки на высоту среза 100 мм (см. рис. 23), а опоры жатки, расположенные с тыльной стороны корпуса,— в рабочее положение и плавно опускают жатку на ровную площадку.

Сборка мотовила. Мотовило собирают на подставках высотой не менее 800 мм.

Устанавливают центральную трубу 10 (рис. 14) отверстиями на кронштейнах 4 и 29 вверх.

На трех средних крестовинах 18, 36, 40 в пазах, направленных вверх, и на крестовинах 18, 36 в пазах, направленных вниз и в стороны, устанавливают деревянные лучи II, 14, 17, 31, 35, 37, 39 с отверстием для шпренгеля. На лучи 31, 35, 37 и 39 устанавливают левые 34 и правые 38 кронштейны.

Продевают шпрепгели 12 через отверстия лучей 11, 14, 17 и кронштейнов 34 и 38.

На концы шпренгелей навертывают гайки, вводят концы в отверстия кронштейнов 4 и 29 и, поставив на них еще по одной гайке, натягивают шпрепгели, добиваясь прямолинейности трубы 10 мотовила. Устанавливают в гнезда остальных крестовин лучи и привертывают их болтами. К крестовине 8 одновременно с лучами крепят защитный диск 7. Очистив от краски и смазав маслом ЛК-15 места сопряжения лучей с трубами, устанавливают трубы с граблинами и закрепляют полуподшипники 3 скобами 33.

Под гайки болтов подкладывают замочные шайбы и отгибают их. Лучи крестовин 18, 36, 40 и 41 соединяют распорными планками 19 при помощи болтов с полукруглой головкой. Лучи правой крестовины 8 соединяют защитными пластинами 9 при помощи пальцев 1, удерживаемых шплинтами крайних граблин. Между головками пальцев и пластинами устанавливают шайбы 2. Шайбы устанавливают также с каждой стороны луча. Убедившись в свободном вращении труб с граблинами, приступают к сборке эксцентрикового механизма регулировки наклона лопастей (граблин) мотовила. Снимают с планки 25 ось 27 с роликом. Вставляют планку в эксцентриковую обойму 28 и ставят на место ось 27 с роликом.

Собранную обойму устанавливают на вал мотовила при помощи поводка 26 и заводят пальцы кривошипов 32 труб граблин в подшипники лучей 30 эксцентриковой обоймы. С обеих сторон лучей устанавливают шайбы и шплинтуют.

Надевают на левую цапфу трубы мотовила шайбу, деревянный подшипник 21 с ползуном 24, еще шайбу и шплинтуют. Устанавливают на клиновой шпонке приводную звездочку 22 с предохранительной муфтой.

Надевают на правую цапфу шайбу, подшипник 21 с ползуном 5 и щитком 6, еще шайбу и шплинтуют.

Окончательно регулируют натяжение шпренгелей, добиваясь прямолинейности центральной трубы 10.

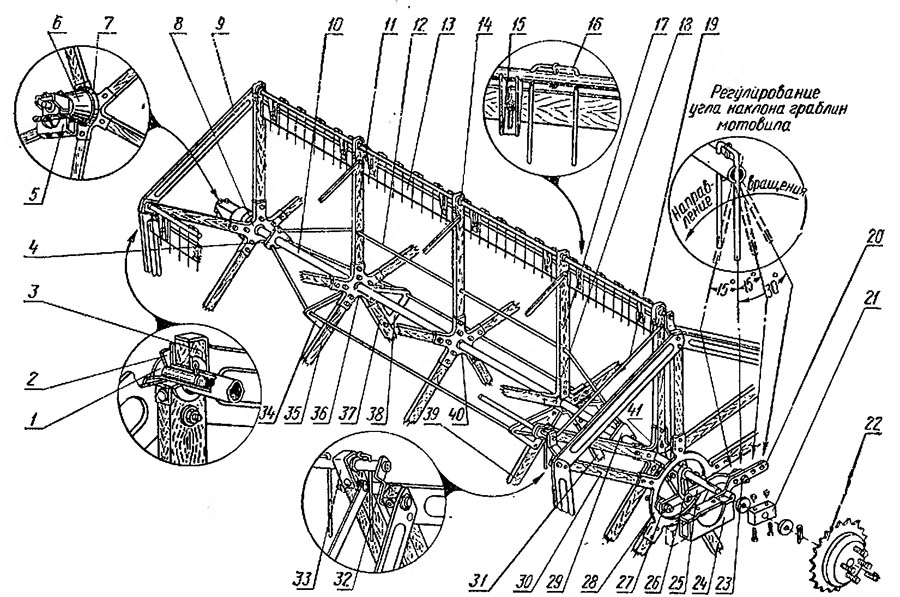

Рис. 14. Сборка мотовила:
1 — палец; 2 — шайба; 3 — полуподшипник: 4, 15, 29, 34 и 38 — кронштейны; 5 и 24 — ползуны; 6 — щиток; 7 — защитный диск; 8, 18. 36, 40 и 41 —крестовины; 9 — защитная пластина; 10 — центральная труба; 1. 14, 17, 31, 35, 37 и 39 — лучи с отверстием; 12— шпренгель; 13 — лопасть; 16 — граблина; 19 — распорная планка; 20 — тяга; 21 — подшинник; 22 — звездочка с. предохранительной муфтой: 23 — болт; 25 — планка; 26 — поводок; 27 — ось; 28 — обойма эксцентрика; 30 — луч; 32 — кривошип; 33 — скоба.
