Многопильные
станки для распилки дерева

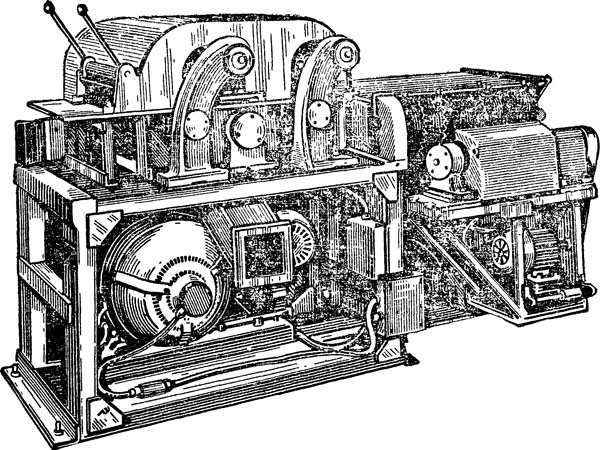

Многопильный станок ЦМС (рис. 91) используется для
продольной распиловки досок на рейки прямоугольного сечения и
заготовки нужной ширины. Он имеет сварную станину из двух
частей, соединенных между - собой болтами. Внутри первой части
станины находится редуктор с фланцевым электродвигателем,
электродвигатель пильного вала и отсос. Ко второй части станины
крепится барабан, рама с пильным валом, задний стол и наклонный
лоток для сброса деталей. Прижима-.ются рейки к дискам барабана
лентами из пружинной стали. Пильный вал находится в чугунном
корпусе на двух шарикоподшипниках и приводится в движение
клиноременной передачей от индивидуального электродвигателя.
Поперечное распиливание производится одной, двумя или тремя
пилами. Подающие приводные и прижимные валики приводятся в
движение цепной передачей от редуктора. Ограждение пил крепится
на шпильках к решетке стола. Для отвода опилок и обрезков
имеется отсос, прикрепленный к столу станка. Подается материал
двумя парами приводных рифленых валиков. Подача досок в станок
ориентируется по одной из имеющихся рисок на столе станка.
Широкие доски распиливаются на рейки повторным пропуском через
станок нераспиленной части доски. Электрошкаф с пусковой
аппаратурой устанавливается отдельно от станка.
Диаметр пил 250 мм, число оборотов пильного вала 3300 в минуту,
скорость подачи 24 м/мин, длина распиливаемой доски до 470 мм,
наименьшая ширина рейки 10 мм, наибольшая ширина доски 320 мм,
вес станка 1070 кг.
|
