Работает маятниковая пила от
электродвигателя, помещенного вверху на специальной подставке
или на самой раме в верхней или нижней ее части. В последнем
случае пилу насаживают на удлиненный вал электродвигателя.
Преимущество маятниковой пилы в простоте ее конструкции. Кроме
того, во время работы всегда можно видеть линию распила и
следить за качеством пиления. Недостатками ее являются небольшая
ширина распиливаемых досок и невысокая производительность,
грубый и неточный пропил и то, что само пиление требует
значительных усилий.
При работе на маятниковой пиле нельзя допускать выхода пильного
диска за край стола; его движение в эту сторону ограничивается
специальным устройством.
Пильный диск должен быть защищен сплошным или решетчатым кожухом
так, чтобы в нерабочем положении были закрыты все зубья пилы, а
в рабочем открывались лишь те, которые участвуют в пилении.
Передаточный ремень должен быть закрыт ограждением. Щель в столе
для пильного диска должна быть не шире 10 мм.
Маятниковую пилу необходимо оборудовать роликовым столом, по
которому подается распиливаемый пиломатериал.
Станочник во время пиления не должен стоять против линии
распила; рабочее место его должно быть смещено в сторону о г
плоскости пилы на 300—400 мм.
Г1ри безразметочном раскрое пиломатериалы можно распиливать с
помощью ограничителей вместо ранее применявшихся брусочков,
прикрепляемых к столу или линейке. Ограничители бывают откидные
и отжимные. У откидных ограничителей (рис. 83, а) струбцинка
расположена сзади, а у отжимных (рис. 83, б)—спереди
направляющего бруска. Ограничители изготовляют комплектами по 2
шт.
Откидной ограничитель состоит из струбцины 4 и шарнира, несущего
откидное устройство. Струбцина крепится к направляющей линейке
на заданном расстоянии от пильного диска двумя зажимными
винтами. Для уточнения расстояния в пределах 10—15 мм пользуются
линейкой 3.
Ограничитель 2 устанавливают так, чтобы грань его, в которую
должен упираться торец раскраиваемой доски /, совпадала с тем
делением мерной линейки 3, которое соответствует требуемой длине
отрезка. При отпиливании отрезков определенной длины все
откидные ограничители 6, предназначенные для меньших отрезков,
нужно отбросить назад, за направляющий брусок; отжимные
ограничители 7 следует прижать доской к направляющему бруску.
Пользуясь ограничителем, работающий одним быстрым движением
подает доску до любого нужного ему упора, ненужные упоры этой же
доской прижимаются к направляющей линейке.
Применение ограничителя дает возможность
расторцовывать пиломатериал с минимальной затратой времени.
Линейка с ограничительными упорами Гахова показана на рис. 84.
Рис. 83. Ограничители:
а — откидной, б — отжимной; 1 —раскраиваемая доска,
2 — ограничитель в рабочем положении, 3 — мерная линейка, 4 —
струбцина, 5 — направляющий брусок, 6 — ограничитель в откинутом
положении, 7 — отжимные ограничители, прижатые к доске
Рис. 84. Линейка с ограничительными упорами
Гахова к маятниковойпиле:
1 — линейка с метрическими делениями, 2 — стопорный винт упора,
3 — направляющий стержень для перемещения упоров, 4 —
ограничительные упоры
Рис. 85. Организация рабочего места у
маятниковой пилы

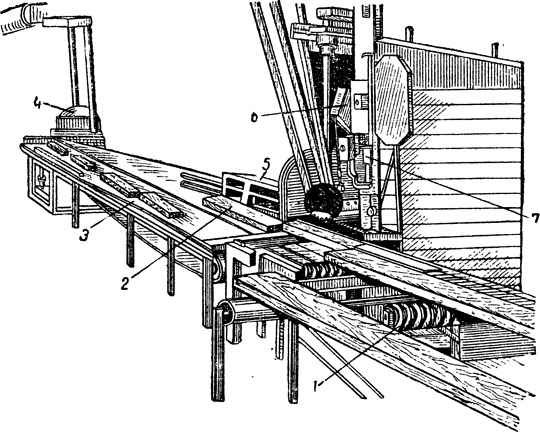

Рис. 86. Механизированная маятниковая пила:
1 - природные ролики, 2 — распиленный материал, 3 — ленточный
транспортер, 4 — круглопильный станок, 5 — сбрасыватель, 6 —
рама маятниковой пилы, 7 — автоматическое реле
Организация рабочего места у маятниковой пилы показана на рис.
85.
Для увеличения производительности труда
работа маятниковой пилы может быть механизирована.
При работе на механизированной маятниковой пиле (рис. 86)
рабочий снимает доску с вагонетки и, опирая на ролик, кладет ее
на питательный стол. Винтовые приводные ролики 1 подают доску к
электрифицированному упору, установленному
на требуемую длину заготовки. При встрече
доски с упором останавливаются ролики 1 и включается подача
пилы. Рама маятниковой пилы 6 с пильным диском надвигается на
доску при помощи зубчатой рейки, приводимой в движение от
электродвигателя через редуктор, и отрезает часть доски. Затем
сбрасыватель 5 сбрасывает этот отрезок 2 на
ленточный транспортер 3. Сбрасыватель приводится в движение
рычагом, включаемым при возвращении рамы маятниковой пилы в свое
первоначальное положение после окончания реза. Все эти
приспособления приводятся в движение автоматически посредством
реле 7.
Если необходимо вырезать из доски дефектные
места, то используют ножную педаль, при нажиме на которую
транспортер останавливается, а пила включается.
Отрезки досок от маятниковой пилы ленточный транспортер подает
для продольного распиливания к круглопильному станку 4.
Автоматическая подача исключает затраты труда на укладку и
межстаночное перемещение деталей. Станочник, работающий на
круглопильном станке, только направляет отрезки к станку, не
затрачивая труда на их подъем.
В последнее время вместо маятниковых пил
применяют суппортные торцовочные станки.
Торцовочный станок с прямолинейным движением суппорта служит для
поперечного распиливания длинных брусьев и досок. Режущим
инструментом является пильный диск.
Пильный диск, перемещающийся прямолинейно, дает возможность
использовать пилы меньшего диаметра, а также более точно и ровно
распиливать материал толщиной до 100 мм, шириной до 500 мм при
диаметре диска 400 мм.
На рис. 87 изображен торцовочный станок ЦП. Основой станка
является полая стойка, внутрь которой вставлена колонка. Эту
колонку посредством маховичка можно поднимать и опускать. В
верхней части колонки имеется обойма, в которой передвигается
суппорт.
Суппорт имеет вид прямолинейного хобота, на переднем конце
которого смонтирован удлиненный электродвигатель. От заднего
конца суппорта к стойке станка отходит гибкий шланг Слева на
валу электродвигателя закреплен диск с ограничителем. При помощи
ручки, прикрепленной спереди к электродвигателю, можно
передвигать суппорт на себя. Отвод пилы в нерабочее положение
осуществляется пружиной или грузом на тросе.
Имеется также суппортный торцовочный станок
ЦПА с механизированной подачей. Подача суппорта на этом станке
производится от гидропривода, включаемого педалью.

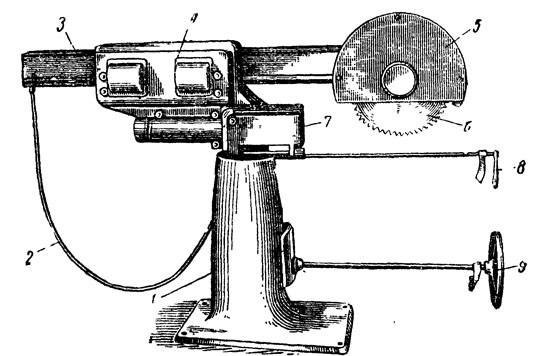

Рис. 87. Торцовочный станок ЦП:
1 — стойка, 2 — гибкий шланг электропровода, 3 — суппорт, 4 —
обойма, 5 — ограждение, 6 — пила, 7 — колонка, 8 — рукоятка, 9 —
маховичок
|
