Направляющая линейка Нечунаева с винтовой рукояткой (рис. 69) позволяет быстро установить подачу на любую ширину отпиливаемых брусков без остановки станка. Ее неподвижная планка 5 из полосовой стали наглухо крепится к крышке стола параллельно пильному диску. Две подвижные металлические планки 2 шарнирно соединяются с третьей подвижной планкой 3 из уголковой стали.


Рис. 69. Направляющая линейка Нечунаева с винтовой рукояткой:
1 — винтовая рукоятка, 2 и 3 — подвижные планки, 4 — направляющий брусок, 5 — неподвижная планка

К уголку шурупами крепится деревянный брусок 4, который служит направляющей при продольном пилении. Если необходимо изменить заданную ширину распиливаемых брусков, направляющий брусок линейки передвигают по столу станка вращением винтовой рукоятки 1.

Дополнением к передвижной направляющей линейке Нечунаева служит размерная линейка с метрической шкалой. Крепится она шурупами заподлицо с плоскостью стола, строго перпендикулярно к пильному диску и направляющей линейке. Нулевое деление должно совпадать с правой гранью пропила. При помощи размерной линейки передвижение направляющей линейки намного ускоряется.

Приспособляя к столу круглопильного станка различные шаблоны, можно запиливать шипы, выбирать четверти и шпунты и снимать фаски.

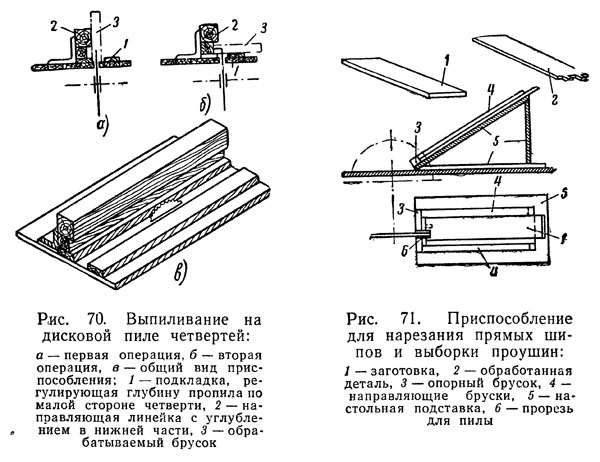

Отборка четвертей на дисковой пиле показана на рис. 70. Ножи могут быть разного профиля.

Приспособление для нарезания прямых шипов и выборки проушин показано на рис. 71. Настольная подставка своей опорной частью крепится к столу станка. Угол наклона установочной плоскости к столу выбирают с таким расчетом, чтобы линия ре-за была перпендикулярна ребрам заготовки. Шипы нарезают двумя пилами, установленными на одном валу циркульной пилы, на расстоянии одна от другой, равном толщине шипа.

Проушины выбирают качающейся («пьяной») пилой. Для получения качающейся пилы пильный диск закрепляют между двумя планшайбами наискось к оси вала. Угол наклона пилы к валу принимают таким, чтобы за один оборот пильного диска

проушина выбиралась полностью. Приспособление рассчитано на обработку в детали не более двух шипов или двух проушин. Применяется оно также для запиливания шипов в ящиках и оконных переплетах.

Шипы и проушины на дисковой пиле запиливают с помощью шаблонов (рис. 72).

Для выборки на дисковой пиле шпунта применяют шаблон (рис. 72, в) у который состоит из доски 5 с прорезью для диска пилы. Доска прибита гвоздями к брускам 6 так, чтобы диск пилы выходил через прорезь на высоту, равную глубине паза. Параллельно диску пилы на расстоянии от диска, равном толщине остающейся стенки паза шпунта, прибита направляющая доска 2. Для более устойчивого положения направляющей доски к ней прибит брусок 4, скрепленный также с доской 5. Пропил, равный ширине паза, делают за один проход, для чего диск пилы устанавливают так, чтобы он делал «восьмерку».

Гребень на обычной циркульной пиле получается за четыре прохода.

Для массового производства строганых досок с устройством паза и гребня применяют строгальные станки СК-15 и СП-30-1 и другие, работающие со скоростью подачи 15 и 30 м/мин. При этом качество выпускаемого материала значительно выше. Кроме того, существенно сокращается расход рабочей силы на выполнение этой операции и снижается стоимость ее.

При малом количестве заготовляемых деталей или при отсутствии четырехсторонних строгальных и шипорезных станков для устройства паза и гребня, шипов и проушин используют фрезерные станки с применением соответствующего профиля ножей фрезы и приспособлений — шаблонов и кондукторов.

Для резки бобышек на циркульной пиле применяют специальное приспособление (рис. 73), представляющее собой салазки с поворотным упором для обрабатываемой заготовки. Один конец упора 4 и корпус салазок имеют сквозные прорези 6, через которые проходит регулировочный болт 3 с головкой, утопленной в корпусе салазок. Другой конец упора посажен на ось

5. Шарнирная связь упора с салазками позволяет устанавливать н закреплять упор под любым углом к пиле. При изготовлении бобышек упор устанавливают под углом 45°. Прижимая заготовку к упору, подают салазки к пиле и делают первый рез, затем переворачивают заготовку противоположной кромкой и делают для получения готовой бобышки второй рез. Изготовленные бобышки имеют один угол в 90° и два по 45°.

Приспособление является универсальным для косых резов и может быть использовано для получения бобышек с любыми углами и других аналогичных изделий.
