VI.11.

СПОСОБЫ КРЕПЛЕНИЯ КАБЛУКОВ - ЧАСТЬ 1

Способы крепления каблуков по виду скрепляющего материала разделяют на штифтовые, клеевые и комбинированные

При штифтовых способах в качестве крепителей применяют гвозди, шурупы, втулки; при клеевых — наири-товый и полиуретановый клеи; комбинированных — штифты и клеи (перхлорвиниловый, нитроцеллюлозный или полиамидный).

Каблуки крепят гвоздями двумя способами: изнутри и снаружи (рис. VI.23). В первом случае гвозди вбивают со стороны стельки, они проходят через стельку, подошву и каблук, не доходя до набоечной поверхности каблуков на 2—3 мм. Во втором случае гвозди вбивают со стороны набоечной поверхности каблука, они проходят через каблук, подошву и стельку. При этом острие гвоздя должно загибаться на поверхность стельки на 2—3 мм.

Крепление резиновых и кожаных наборных каблуков. Резиновые каблуки прикрепляют клеем. Резиновые каблуки к резиновым и кожаным подошвам обуви гвоздевого метода крепления приклеивают клеем из наирита НТ.

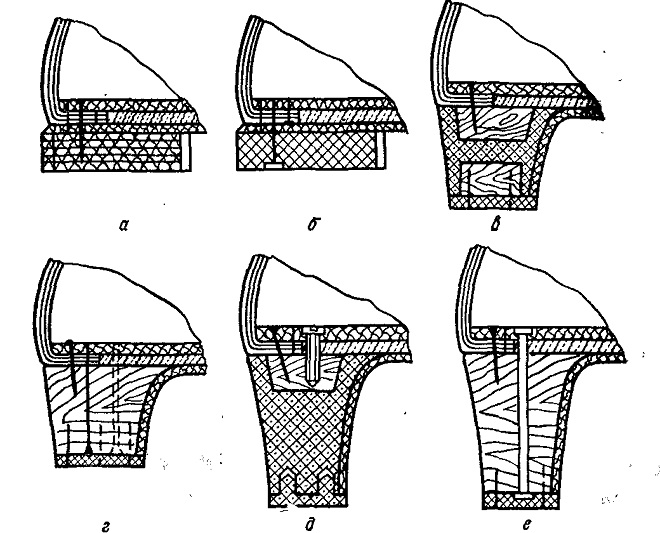

Рис. VI.23. Схемы способов прикрепления каблуков:

а — низкого кожаного гвоздями изнутри; б — низкого резинового формованного клеем и гвоздями снаружи; в — среднего пластмассового клеем и гвоздями изнутри; г — среднего деревянного клеем, насадочными гвоздями снаружи а гвоздями изнутри; д — высокого пластмассового клеем, шурупом и гвоздями изнутри: е — высокого деревянного клеем, втулкой и гвоздями изнутри

Операцию выполняют на прессах ППГ-4-0 до снятия обуви с колодки. В обуви клеевого метода крепления каблуки обычно приклеивают одновременно с приклеиванием подошв.

Режимы приклеивания каблуков

Концентрация клея НТ, % для резинового каблука и резиновой подошвы 18—20
для пяточной части кожаной подошвы 23—25

Время

сушки, ч 1—1,5

активации, с 18—20

Температура, °С сушки 40—90

активации 80—110

Давление прессования, МПа 0,35—0,4

Время прессования, с 40—60

При комбинированном креплении резиновые и кожаные наборные каблуки предварительно крепят клеем НК. Для склеивания на отшлифованные поверхности подошв

и каблуков наносят клей НК и высушивают в течение 15—30 мин. Для прикрепления каблука обувь снимают с колодки. Приклеивание каблуков совмещают с при-креплением их гвоздями снаружи на машине 04532/Р1 (обувь гвоздевого метода крепления с резиновым формованным каблуком) или изнутри (обувь на кожаной подошве с кожаным наборным каблуком). Кожаный каблук прикрепляют изнутри гвоздями с плоской головкой (рис. VI.24, а) так, чтобы шляпки гвоздей находились на уровне поверхности стельки. Концы гвоздей не должны доходить до ходовой поверхности каблука на 2—3 мм. Расстояние центров гвоздей от края стельки 4—8 мм. Каблуки в паре должны быть одинаковыми по высоте, форме, размерам и соответствовать размеру обуви.

Резиновый формованный каблук в обуви гвоздевого метода крепления прибивают снаружи гвоздями с плоской головкой сквозь углубления в каблуке (рис. VI.24, б). Шляпка гвоздя должна упираться в основание гнезда, а его острие — загибаться на стельку на расстоянии

4—7 мм от ее краев. Число гвоздей должно соответствовать числу гнезд на каблуке.

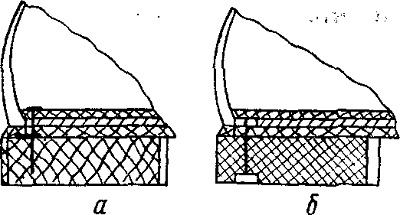

Рис. VI.24. Схемы прикрепления низких каблуков кожаного изнутри (а) и резинового снаружи (б)
