СБОРКА ЗАГОТОВОК ВЕРХА ОБУВИ


II 1.4.1.

Ботинки с настрочными союзками

Характеристика конструкции заготовок верха: ботинки с настрочными союзками, отрезными носками и задинками, задними наружными ремнями, с верхним кантом обработанным взагибку (рис. III.20).

Заготовка верха ботинок с настрочными союзкам, состоит из трех узлов:

узла берцев — берцы + задинки 4- задний наружный-ремень + межподблочники;

узла подкладки — текстильная подкладка + задний внутренний ремень + подблочники + штаферки;

узла союзки — союзка + носок + боковинкг (рис. III.21). При использовании шевро, шеврета, козлины,
велюра, замши и других кож малых толщин на детали верха обуви перед сборкой наклеивают межподкладку.
Перечень операций по обработке деталей верха обуви:
1) выравнивание по толщине;
2) тиснение;
3) утонение краев;

4) окрашивание наружных краев деталей верха;

5) перфорирование;

6) загибка краев деталей верха (см. соответствующие разделы).

Технологический процесс и технологические нормативы сборки заготовки верха ботинок с настрочными союзками приведены в технологической карте № 1.

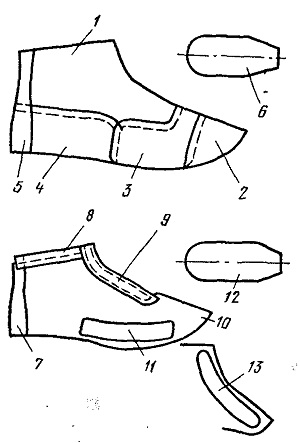

Рис. 111.20. Детали верха ботинок с настрочными союзками:
1 — берец; 2 — носок; 3 — союзка; 4 — задинка; 5 — задний наружный ремень; 6 — язычок;
7 — задний внутренний ремень;
8 — штаферка; 9 — подблочник; 10 — текстильная подкладка; 11 — боковинка; 12 — подкладка ПОД ЯЗЫЧОК; 13 — меж-
подблочник

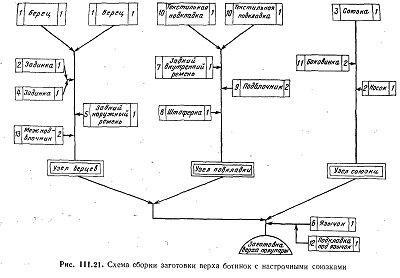

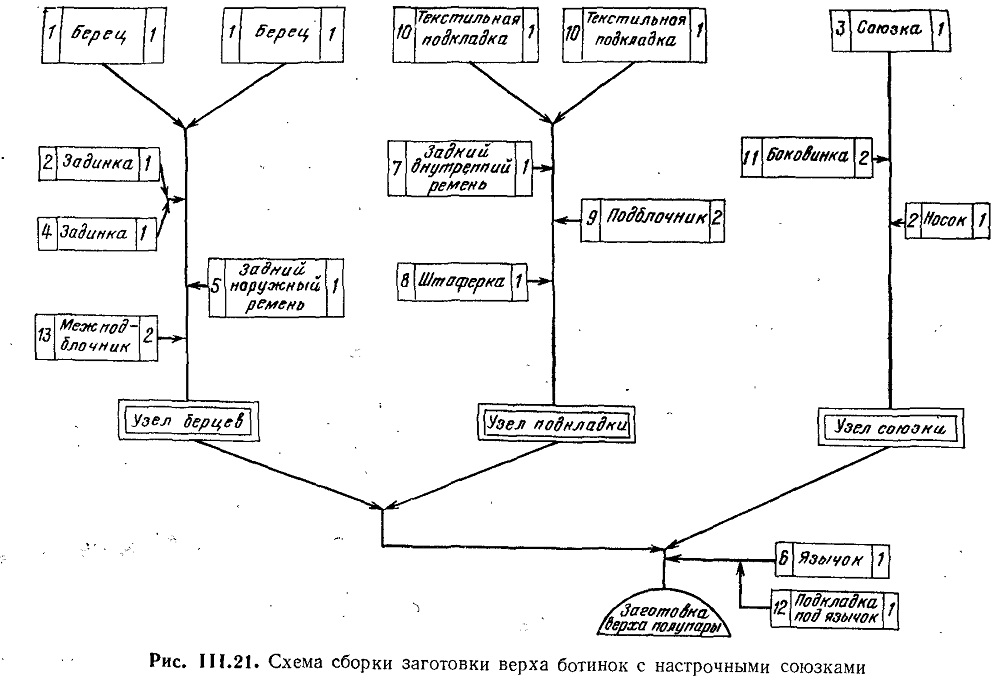

Рис. 111.21. Схема сборки заготовки верха ботинок с настрочными союзками
