ОБОРУДОВАНИЕ ДЛЯ РЕМОНТА ОБУВИ И УХОД ЗА НИМ

Ремонт обуви осуществляется в настоящее время с помощью различных машин и аппаратов. Продолжительность и качество работы используемого оборудования полностью зависит от умелого обращения с машиной или аппаратом, от правильного ухода за ними, от выполнения инструкций, предусмотренных заводами-изготовителями.
В данном разделе излагаются принципы работы некоторых машин, применяемых при ремонте обуви, даются рекомендации по их правильной эксплуатации и уходу.

Швейная машина с кривой иглой

На швейной машине с кривой иглой (рис. 135) пришивают к обуви подошву. Принцип действия этой машины простой. Все, что требуется от оператора-мастера — умение обращаться
с обувью. Необходимо установить обувь на машине в положение, подобное тому, которое занимает обувь перед началом ее пошива. Обувь следует оставить в этом положении, а оператор-мастер должен с небольшого расстояния наблюдать за обувью. Машина не только удерживает обувь, но и выполняет все операции, за исключением переворачивания обуви.

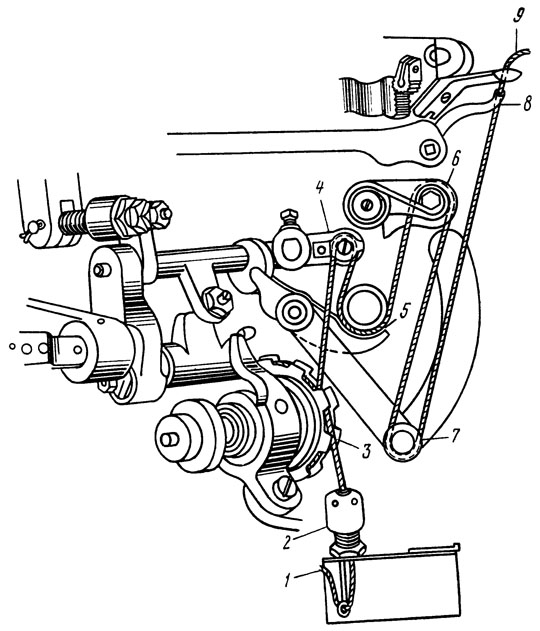

Рис. 135. Машина с кривой иглой (движение нитки):
1 — нитка пропускается в бачок с варом; 2 — пропускается через приспособление для удаления избытка вара с нитки; 3 — оборачивается вокруг колеса натяжения; 4 — проходит через головку; 5 — между стопорным роликом и стопорным рычагом; 6 — через дополнительный нитеутягиватель; 7 — вокруг нитеутягивателя; 8 — через петлитель; 9 — через рабочий стол

Чтобы машина работала, следует выполнить следующие действия.

Перед установлением обуви в требуемое положение, необходимо поворачивать маховичок до тех пор, пока нитеутягиватель (рис. 136) не достигнет крайнего верхнего положения. В этот момент ниточный тормозитель открыт. Вытянуть нитку на нужную длину и поворачивать маховичок до тех пор, пока нитеутягиватель не займет крайнее нижнее положение, что предотвратит разрыв нитки, когда машина начнет работать.

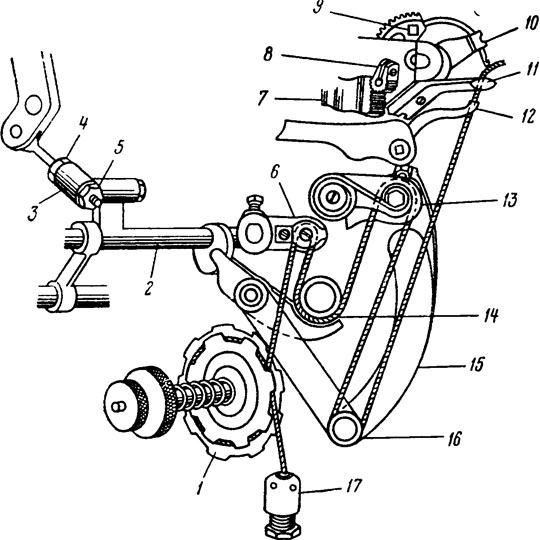

Рис. 136. Детали машины с кривой иглой:
1 — нитеутягиватель; 2 — вал качающегося кронштейна торможения нитки, 3 — стопор регулировки; 4, 5 — регулировочные гайки; 6 — меритель нитки; 7 — рычаг нитенапра-вителя; Ь — сектор привода нитенаправи-теля, 9— гайка неподвижно закрепленной иглы; 10 — кглонаправитель; 11— рабочий стол машинь 12 — петлитель; 13 — дополнительный нитеутягиватель; 14 — тормозитель нитки; 15 — ход нитеутягивателя; 16 — нитеутягивающий рычаг; 17 — колпачок приспособления для улаления избытка вара с нигки

Взять обувь левой рукой вокруг подъема, вытянув руку вверх от ранта. Это предотвратит давление верха обуви между рантом и рабочим столом.

Правой рукой соединить вместе рычаги 1 и 2 (рис. 137). Это поднимет прижимную лапку 3.

Держа обувь вниз наружной стороной, установить ее так, чтобы рант остался на рабочем столе. Освободить рычаги, которые удерживают правой рукой, и обхватить обувь вокруг носка. Левую руку либо оставить в прежнем положении, либо обхватить ею обувь вокруг пяточной части, что обеспечит наиболее удобное положение.

Когда приближается обработка носка, следует отпустить ножную педаль, замедлив работу машины.

Не следует увеличивать скорость обработки обуви в носочной части, иначе можно спустить края обуви.

Перед началом обработки второй полупары следует извлечь новую нитку нужной длины, потому что воск (парафин) быстро охлаждается и нитка становится негибкой и жесткой.

Обувь на машине следует слегка придерживать. Не надо пытаться помогать машине в передвижении обуви, так как может произойти поломка или искривление шила или иглы. Не следует пытаться выпрямить искривленное шило или иглу, их необходимо заменить новыми.

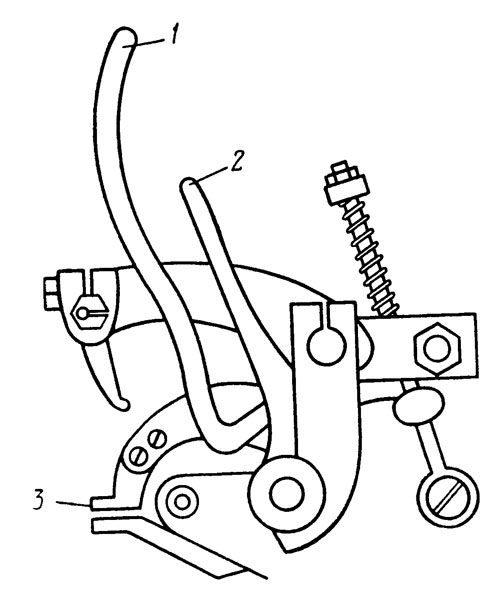

Рис. 137. Подъем прижимной лапки

Чтобы извлечь иглу, надо поворачивать маховичок до тех пор, пока не появится сразу же за шпульным колпачком гайка (муфта) иглодержателя. Затем ослабить гайку, продвинуть иглу вниз и извлечь игловодитель (рис. 138).

Чтобы установить новую иглу, операцию следует выполнить в обратной последовательности.

Машину необходимо содержать в образцовом порядке; регулярно смазывать и чистить ее. Кроме того, иногда следует выполнять небольшие регулировочные работы.

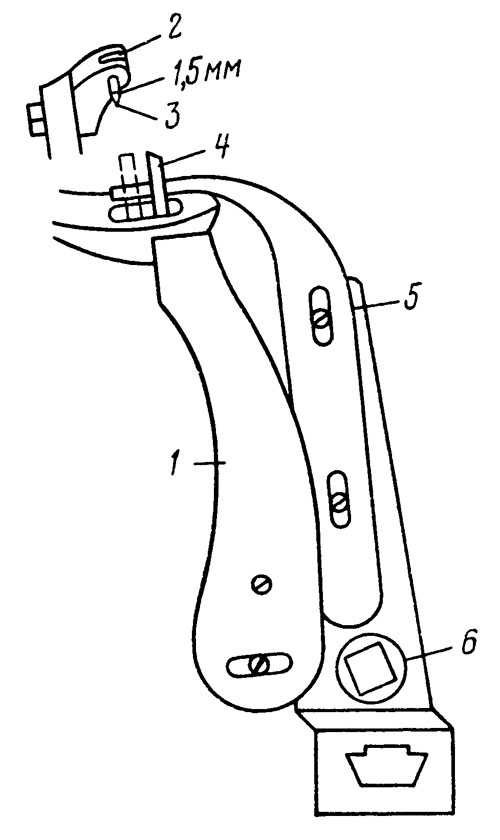

Рис. 138. Установка иглы: 1 — ограждение; 2 — нитена-правитель; 3 — бородка иглы; 4 — положение шила во время регулировки иглы; 5 — направляющая; 6 — гайка

Ликвидация неисправностей в работе иглы (см. рис. 138). Поворачивать рычаг до тех пор, пока игла не достигнет высшей точки своего перемещения влево. Установить иглу так, чтобы между игольной бородкой и иглонаправителем было расстояние, равное 1,5 мм. Убедиться, что игла и иглонаправитель одного размера. Если иглонаправитель изношен, его следует заменить.

Ликвидация неисправностей в работе шила. Шило должно быть установлено на 1,6 мм ниже иглы (рис. 139). Проверить правильность положения шила. Поворачивать маховичок до тех пор, пока шило не достигнет своего самого крайнего левого положения. В этой точке шило должно находиться на 0,8 мм левее иглы. Чтобы установить шило в такой позиции, необходимо ослабить гайку 6 (рис. 140) и повернуть винт 5 до тех пор, пока шило не займет правильного положения. Затем затянуть плотно гайку 6. Прежде чем выполнить эту операцию, необходимо убедиться в том, что шило не изогнуто.

Рис. 139. Установка шила

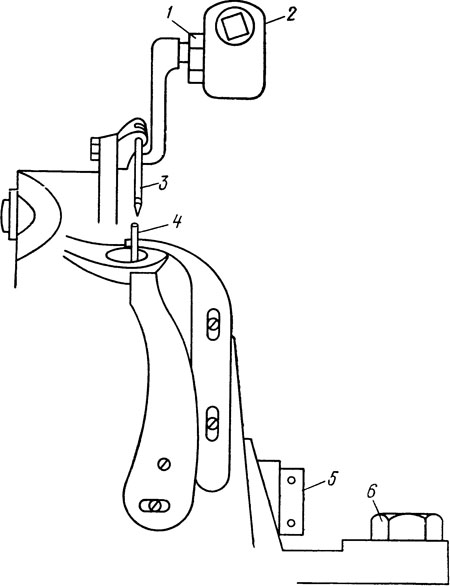

Рис. 140. Регулировка шила:
1 — эксцентриковый винт; 2 — соединительный винт подъемного приспособления нитки; 3 — игла; 4 — шило; 5 — винт; 6 — гайка

Ликвидация неисправностей в работе петлителя. Установить петлитель так, чтобы между ним и ниточным крючком было расстояние не более 1,6 мм, и удостовериться, что петлитель не сдавливает нитку (рис. 141).

Рис. 141. Установка петлителя:
1 — ниточный крючок; 2 — петлитель

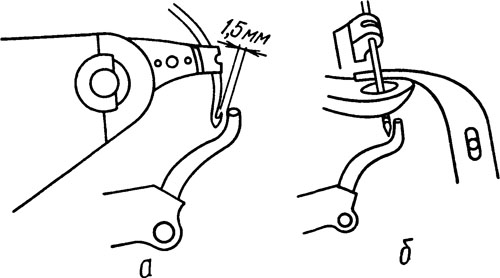

Рис. 142. Регулировка петлителя: а — вид сбоку; б — вид спереди

Поворачивать маховичок до тех пор, пока петлитель не поднесет нитку к игле. Установить петлитель так, чтобы он укладывал нитку в иглу на 1,6 мм выше игольной бородки (рис. 142).

Ликвидация неисправностей в работе нитепритягивателя. Установить нитепритягиватель так, чтобы острие иглы было достаточно свободно при подъеме ее вместе с ниткой (рис. 143).

Установку выполнить так, чтобы острие иглы и выступ нитепритягивателя находились точно на одной линии. Игла должна отходить от нитепритягивателя только во время его подъема с ниткой. Выполнение этого условия крайне важно, потому что нитепритягиватель должен отделить нитку так, чтобы поднять только правую нитку (рис. 144). Во время подъема нитки между нитепритягивателем и челноком должно быть расстояние 0,8 мм.


Рис. 143. Установка нитепритягивателя

Рис. 144. Регулировка нитеподъемника

Рис. 145. Положение крепящей гайки при установке нитепритягивателя

Чтобы установить нитепритягиватель в желаемое положение, необходимо ослабить гайку 1 (рис. 145) и поворачивать эксцентриковый винт 2 до тех пор, пока нитепритягиватель не займет требуемую позицию.

Ликвидация неисправностей в работе нитетормозителя. Поворачивать маховичок до тех пор, пока нитеутягивающий рычаг не окажется в самой низкой точке своей позиции (см. рис. 136). Натянуть нитетормозитель на нитку. Если можно вытянуть

нитку при данном положении машины, нет необходимости закреплять нитетормозитель.

Способ регулирования нитетормозителя указан в левой части рис. 136. Для этого необходимо ослаблять гайку 5 и затягивать гайку 4 до тех пор, пока регулировка не будет выполнена. Во время регулировки следует соблюдать осторожность.

в противном случае можно сдавить нитку или заклинить машину. Если нитка будет сдавлена или машина заклинена, все вышеописанные операции по устранению неисправности следует проводить в обратном порядке.

Регулирование натяжения. Во избежание негладких соединений и ненужных обрывов нитки следует чаще проверять натяжение. Изменение в натяжении нитки происходит по различным причинам. Одна из причин — излишек вара, который, переместившись из бачка, попадает на различные части машины и располагается там. Особенно влияет на натяжение нитки наличие вара на нитенаправляющих роликах.

Для устранения причин, нарушающих натяжение, следует удалить вар, а головку приспособления для очистки привинтить (см. рис. 136). Если это не приведет к устранению неполадок, необходимо снять головку приспособления ДЛЯ ОЧИСТКИ нитки от вара и заменить резиновое приспособление. Делать такую замену нужно чаще.

Перед началом регулировки натяжения следует очистить все нитенаправляющие ролики и особенно колесо натяжения. Нельзя делать натяжение слишком сильным — это может по-[Влечь за собой обрыв нитки.

Ликвидация неисправностей в работе нитеизмерителя. Ните-измеритель устанавливается на машине во время ее изготовления на заводе. Предназначен нитеизмеритель для автоматического измерения нити в соответствии с весом подошвы, которая будет крепиться на обуви. Обычно нитеизмеритель редко выходит из строя и не требует каких-либо исправлений.

Однако, если появится неисправность, следует расположить регулирующий механизм на правой стороне машины (рис. 146). Ослабить винт 1 и, повернув эксцентриковый штифт 2, укрепить или ослабить крепление приспособления. Необходимо удостовериться, что во время подтягивания винта 1 эксцентриковый штифт не вращается.

Ликвидация неисправностей в работе бобины. Крайне важно обеспечить удовлетворительный уход за бобиной. Натяжение всей нитки будет равномерным, если натяжение нижней нитки будет нормальным.

Способ установления натяжения на бобине показан на рис. 147. Винт 1 удерживает пружину и поэтому плотно затянут. Чтобы усилить натяжение, необходимо ослабить винт 2 и затянуть винт 3, а чтобы уменьшить натяжение, необходимо ослабить винт 1 и затянуть винт 2.


Рис. 146. Регулировка нитеизмерителя

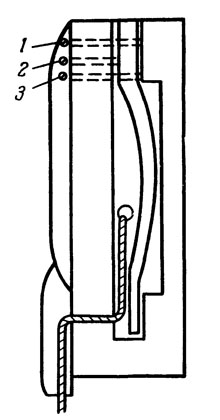

Рис. 147. Регулировка натяжения бобины

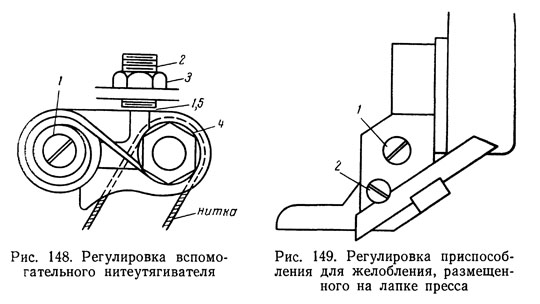

Ликвидация неисправностей в работе вспомогательного ни теутягивателя. Поворачивать маховичок до тех пор, пока петли
тель не пронесет нитку вокруг иглы. В этом месте нитеутягиватель должен находиться на расстоянии 1,6 мм от винта 2 (см. рис. 148).

Чтобы отрегулировать нитеутягиватель, следует ослабить гайку 3 и установить винт 2 на требуемую высоту. Во время остановки машины нитеутягиватель должен находиться против

упорного винта. Если он не занимает такое положение, следует ослабить винт 1, сдавить пружину 4 и затем закрепить винт 1.

Ликвидация неисправностей в работе приспособления для желобления. Для регулировки приспособления для желобления (рис. 149) следует ослабить винт 1 и установить приспособление

так, чтобы была обеспечена желаемая глубина желобления. Необходимо, чтобы приспособление для желобления, шило и иглы находились на одном уровне; для этого надо поворачивать винт 2 до тех пор, пока он не займет правильного положения.

Пополнение машины нитками.

Чтобы пополнить машину нитками, нет необходимости в ее перезаправке. Когда нитка на исходе, к ней следует привязать новую бобину точно в том месте,

где она входит в бачок для вара. Во избежание образования узлов во время прохождения ее через приспособление для удаления избытка вара с нитки соединение двух концов ниток следует делать в виде прямоугольного узла (рис. 150). Затем повернуть рычаг, пока нитеутягиватель не достигнет верхнего положения (в этом положении приспособление для торможения нитки от-
крыто), и протянуть узел через машину. Если во время этой операции будут ощущаться какие-либо неполадки при прохождении нитки через резиновое приспособление для удаления избытка вара с нее, необходимо ослабить головку приспособления, протащить нитку и вновь укрепить головку приспособления.

Причины скручивания нитки: неудовлетворительная установка иглы; скопление вара между шпульным колпачком и его держателем; недостаточно прогрета машина; избыточная пропитка нитки варом (рис. 151); высохла челночная нитка;

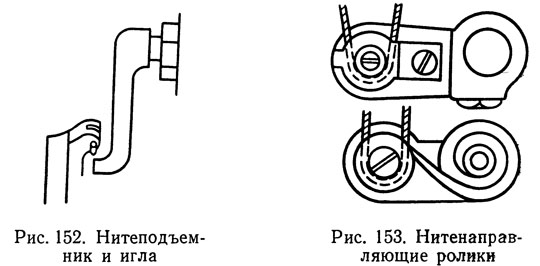

слишком тяжелая для иглы нитка; нитеподъемник не находится на одной линии с иглой (рис. 152); неправильно установлен петлитель (см. рис. 142); приклеились нитенаправляющие ролики (рис. 153); не действует вспомогательный нитеутягиватель; ослаб нитяной крючок, который не в состоянии сбросить нитку (см. рис. 141).

Причины поломки иглы: игла и шило не располагаются на одном уровне (см. рис. 140); игла -и шило погнуты; износился или погнулся игловодитель; во время пошива обувь сильно придавила иглу; слишком тяжелые нитки (см. табл. 1).

В табл. 1 приведены номера игл, шильев, нитеводителей для каждого вида ниток и число стежков, приходящихся на 25,4 мм.


Рис. 150. Квадратный узел для соединения концов нитки


Рис. 151. Приспособление для удаления избытка вара с нитки

Таблица 1
