Швейная машина с прямой иглой для обуви

Швейная машина с прямой иглой (рис. 154) используется для прошивки нефрезерованной подошвы к ранту с наружной стороны. Принцип работы на этой машине следующий. Взяв обувь у места подъема, оттянуть вверх от ранта. Если свод подъема явно согнут, во время прошивки геленочной части поднять носок вверх. Такое положение обуви даст возможность машине произвести пошив по горизонтальной плоскости. Когда прошивается пяточная часть, обувь следует держать в горизонтальном положении, пока пошив не достигнет противоположной стороны геленочной части. Обувь всегда надо держать ровно, не наклоняя ее в сторону.

Если рант очень узок, прежде всего следует отжать рант от перекрывающей его стельки. Работа может быть упрощена
также, если держать верх обуви в стороне от ранта, когда производятся сшивные работы.

Во время работы не рекомендуется сильно давить на ножную педаль. Выполнять пошив надо вплотную к краю ранта.









Рис. 154. Машина с прямой иглой:

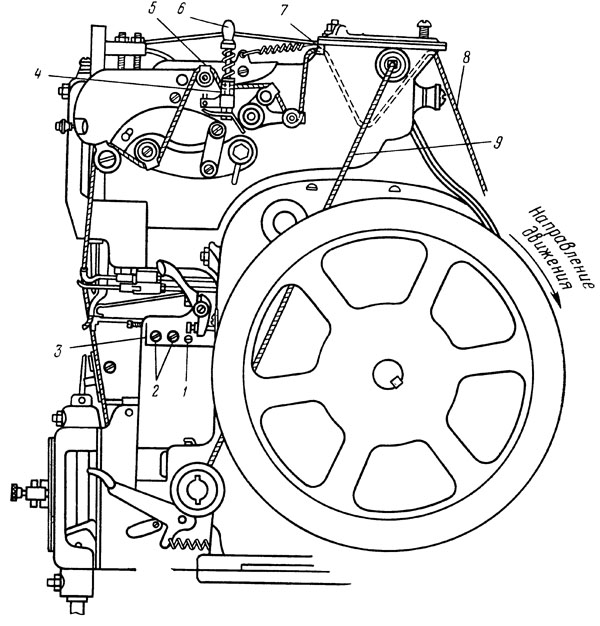

1, 2— винты; 3 — накладка; 4 — блок; 5 — нитеутягиватель; 6 — винт-барашек; 7— нитка; 8 — высококачественная нитка; 9 — челночная нитка







Заправка ниток. Для ниток высокого качества используется нитка левого кручения или окантованная нитка, а для челночной нитки используется нитка правого кручения. Заправку ниток производят следующим образом: продевают через дальнее отверстие в бачке для вара, затем через рукав для нитки в нижнем центре бачка и, наконец, через резиновое приспособление для удаления избытка вара с ниток 7. Затем протянуть нитку через нитенаправляющие ролики и через тормозитель.
Чтобы заправить тормозитель, необходимо поворачивать маховичок, пока тормозитель не откроется. Если необходимо* больше открыть тормозитель, надо ослабить винт-барашек 6. Этого не нужно будет делать, если использовать проволоку для протяжки ниток. Через тормозитель нитка может быть легко лродета с помощью иголки (бородка иглы зацепляет нитку). Затем продолжать протаскивать нитку через ролик вспомогательного нитеутягивателя 5, через нижний нитеутягиватель и затем через верхний нитеутягиватель и прижимную лапку.

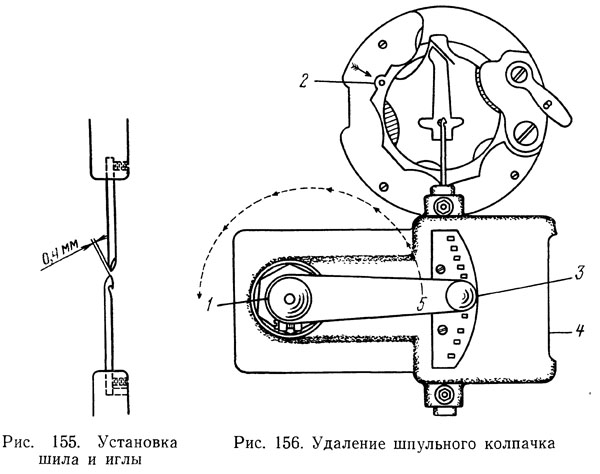

Установка шила и иглы. Когда устанавливают шилья или иглы, зажимной винт не следует ослаблять больше, чем это необходимо. Если винты слишком ослаблены, они будут заедать шило или застревать в канавке игловодителя и вызывать неполадки в машине. Когда шило и игла установлены правильно, они должны встречаться во время движения (рис. 155). Если же они не встречаются, следует снять иглу и проверить, не накопилась ли грязь в канавке игловодителя или же не насобирались ли там поломанные кусочки иглы. Если они имеются, следует очистить канавку, используя для этого дополнительное отверстие, расположенное у зажимного винта. Винт не должен выступать над местом своего крепления.

Игольную бородку, если она видна с лицевой стороны машины, необходимо отодвинуть вправо.


Шило должно быть повернуто плоской поверхностью к лицевой стороне машины.

Перед пуском машины необходимо удостовериться в том, что зажимные винты иглы и шила не выступают. Игла должна быть установлена на 0,4 мм левее шила. Если игла занимает неправильное положение, необходимо ослабить гайку 1 (рис. 156) и слегка ударить в месте 4У чтобы игла заняла правильное положение. Затем затянуть гайку 1.

Перед началом работы удостовериться, что шило и игла не погнуты.

Снятие шпульного колпачка. Повернуть маховичок так, чтобы игла оказалась в нижнем положении, а указатель держателя

челнока 2 на одном уровне с линией на челноке (см. рис. 156). Извлечь винты 1 и 3. Отодвинуть рукоятку 5 в положение, указанное на рис. 156. Поднять задвижку рукоятки и снять челнок.

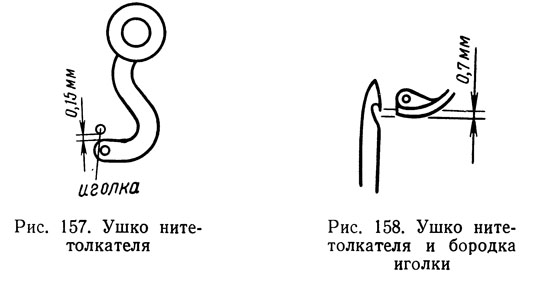

Положение ушка нитетолкателя. Во время прохождения ушка нитетолкателя около иглы расстояние между ними должно составлять 0,15 мм (рис. 157). Нижняя часть ушка нитетолкателя должна быть ниже игольной бородки на 0,7 мм (рис. 158). Когда ушко находится в предельно крайнем положении, центр отверстия для нитки должен находиться на 9,4 мм от центра шила (рис. 159).

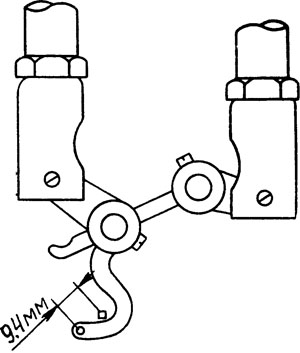

Рис. 159. Нитетолкатель





Установка нитенакидывателя. Нитенакидыватель следует устанавливать так, чтобы обыкновенная рабочая лента могла пройти между ним и ушком нитетолкателя. Расстояние между ними должно быть 0,4 мм. Когда нитенакидыватель доходит до
крайнего левого положения, он должен находиться в месте, указанном на рис. 160. Затем он «проходит под центром кривошипа нитетолкателя.

Если ушко нитетолкателя и нитенакидыватель не находятся на одном уровне (в нижнем или верхнем положении), это указывает на образовавшийся изгиб или неправильную установку иглы. Чтобы устранить неисправность, следует очистить отверстие и вставить иглу, продвинуть ее до предела.

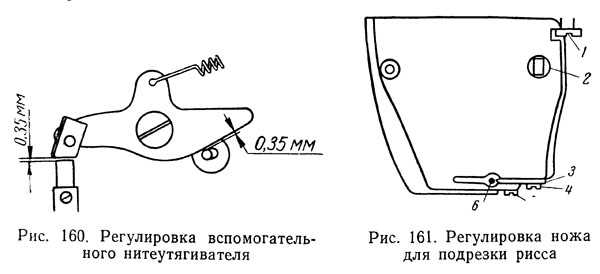

Вспомогательный нитеутягиватель. Эта часть машины редко требует регулировки, но, несмотря на это, рекомендуется проводить периодически осмотр нитеутягивателя. Его следует постоянно держать очищенным от ваоа и хорошо смазанным. Нитеутягиватель должен всегда работать свободно, потому что он поднимает ненатянутую нитку, в то время как толкатели укладывают нитку в бородку иглы (рис. 160).







Регулировка ножа для подрезки рисса. Нож для подрезки рисса должен быть размещен на расстоянии 0,8 мм от иглы и слегка поднят к центру иглы. Кончик ножа для подрезки рисса должен быть установлен между центром и задним концом иглы 6 (рис. 161).

Чтобы расположить нож в требуемое положение по отношению к игле, следует ослабить винт 2 и отрегулировать положение ножа с помощью винта 1. Затем вновь закрепить нож винтом 2.

Чтобы углубить рисс, следует затянуть винт 5, повернув конический винт по направлению часовой стрелки и поднять лезвие ножа. Если нужен рисс менее глубокий, следует повернуть винт влево и уменьшить лезвие ножа. Чтобы проводить пошив без рисса, следует ослабить .винт 4 и сдвинуть нож 3 вправо.

Если надо снять нож, следует предварительно отвинтить винт 4 и извлечь нож.

Установка приспособления для торможения натяжения нитки. Устанавливать приспособление следует так, чтобы натяжение шло к центру подошвы. Прежде чем проводить какие-либо операции по регулировке, следует проверить натяжение нитки, нитенаправляющие ролики и приспособление для удаления избытка вара с ниток и удостовериться, что они не загрязнены и работают без помех.







Рис. 162. Установка тормозного приспособления




Чтобы установить приспособление для торможения нитки на большую глубину, следует ослабить гайку 1 (рис. 162) и продвинуть штифт 2 вперед и влево. Приспособление на меньшую глубину можно установить, если отодвинуть штифт назад вправо и затянуть винт.

Нитку протянуть с помощью закрытого приспособления для торможения ее, одновременно проверив места возможного препятствия для прохождения нитки и состояния блока 4 (см. рис. 154).

Если на блоке имеется выемка, его следует отрегулировать, повернув его на четверть оборота.

Установка прижимной лапки. Чтобы установить прижимную лапку в правильное положение, необходимо привести шило

в крайнее нижнее положение. Затем поднять лапку, чтобы она достигла верхней части шила. Удостовериться, что упор не погнут.



Переместить прижимную лапку назад, установив ее против верхней части шила (рис. 163). Так как шило в своей задней части толще, это даст необходимый зазор для пошива.





Рис. 163. Установка прижимной лапки:

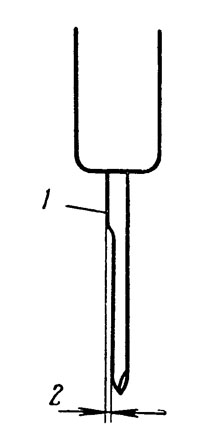

1 — место, где прижимная лапка придавливается против шила; 2 — необходимый зазор





Рис. 164. Положение упора:

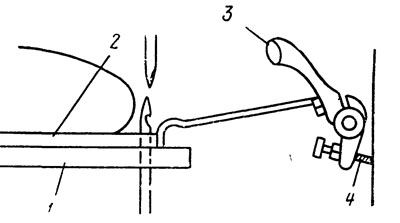

1 — нефрезерованная подошва; 2 — рант; 3 — рукоятка; 4 — зажимной винт





Наиболее удобная для работы высота прижимной лапки — на 3,2 мм выше места для иглы. Если возникает необходимость в регулировке прижимной лапки, следует привести упор назад, против зажимного винта, и отрегулировать прижимную лапку, установив ее на требуемую высоту (см. рис. 154).
Правильное положение упора показано на рис. 164. Упор должен остаться на вновь укрепленной подошве так, чтобы он располагался против края ранта.

Зажимной винт 4 не следует менять до тех пор, пока упор не погнется от слишком высокого подъема зажимной лапки.

Установка петлеоткрывателя и ниточного крючка. Когда игла подносит нитку к петлеоткрывателю, острие иглы почти должно касаться кончика петлеоткрывателя. Расположение острия иглы и края петлеоткрывателя должны точно соответствовать друг другу. Когда кончик иглы и край петлеоткрывателя не находятся

в правильном положении по отношению друг к другу, следует установить рычаг регулировки стежков 5 (см. рис. 156) так, чтобы на 25,4 мм приходилось 12 стежков, т. е. передвинуть рычаг до самого верхнего указателя количества стежков.

Поворачивать маховичок до тех пор, пока игла непосредственно не начнет проходить под петлеот-крывателем. Удалить накладку 3 (см. рис. 154).

Ослабить винт 2 и отрегулировать петлеоткры-ватель. Ослабить винт 1 и установить ниточный крючок так, чтобы он находился в центре петлеоткрывателя. Крепить все винты и установить на место накладку.



Перед тем, как проводить регулировку, необходимо удостовериться в том, что игла не изогнута.

Причины поломки иглы: шило и игла установлены неправильно; шило изогнуто или затуплено; во время работы машины обувь проталкивается оператором-машинистом; не отрегулирован петлеоткрыватель (рис. 165); прижимной валик мешает шилу; размер иглы слишком велик для шила; нитка слишком тяжелая (толста) для данного размера иглы; игла и шило слишком легки (тонки) для данной работы; обувь держится в наклонном положении; обувь с самого начала работы установлена в неправильном положении.







Рис. 165. Петлеоткрыватель





Причины обрывов ниток: плохо или неправильно навощены нитки; пересохла челночная нитка, так как слишком стара; ни-тетормозитель установлен слишком глубоко; на роликах накопились клейкие вещества и они стали липкими; слишком плотно подогнано резиновое приспособление для удаления избытка вара с ниток; согнута игла; петлеоткрыватель и игла расположены неправильно; ниточный крючок изношен и не пропускает нитку; загрубела или износилась поверхность петлеоткрывателя или нитетолкателя; не отрегулированы нитетолкатель или ни-тенакидыватель; неправильно установлена игла; недостаточно прогревается нитка; недостаточно свежа вновь взятая нитка; с самого начала используется не свежая нитка.

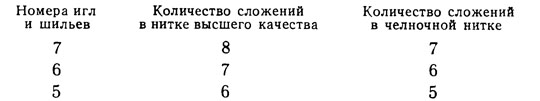

Ниже приведены номера игл и шильев для швейной машины с прямой иглой и соответственно количество сложений ниток высокого качества и челночных.
